ปุ่มกดฉุกเฉินห้องน้ำคนพิการ

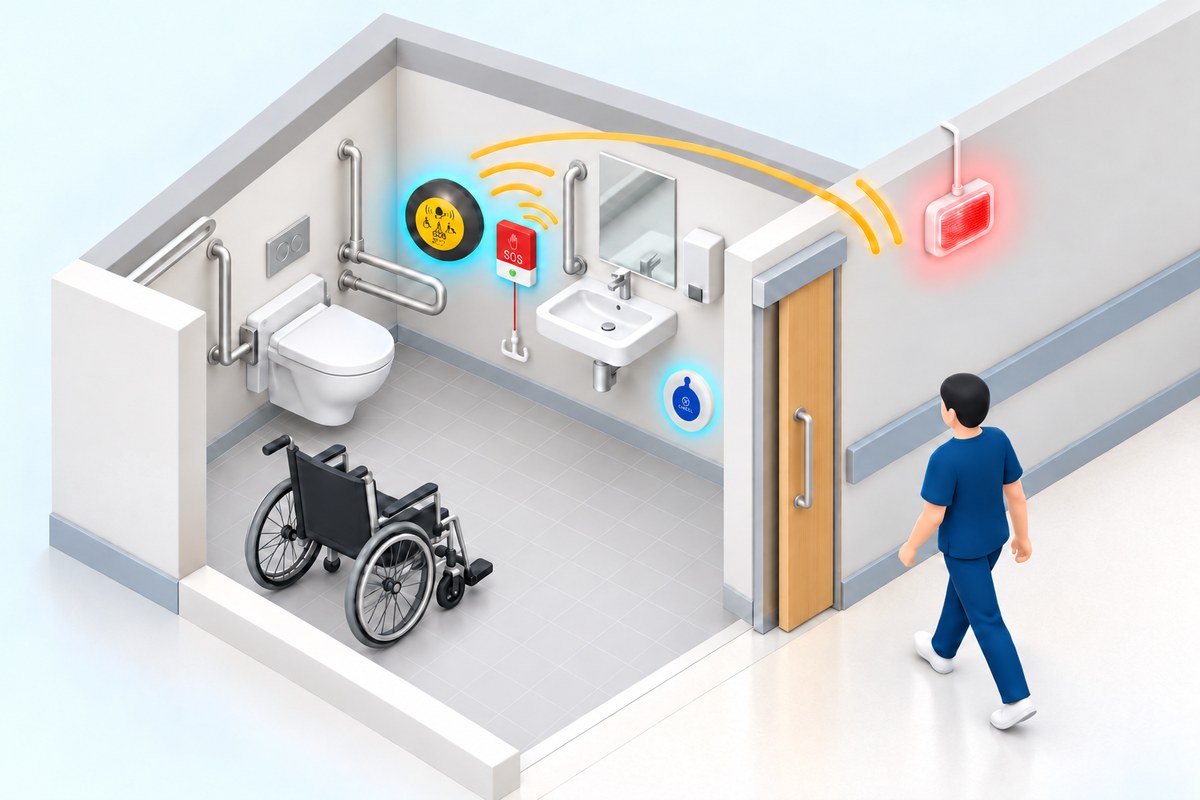

ปุ่มกดฉุกเฉินห้องน้ำคนพิการ (Emergency Call Point) จาก PrezON จัดเป็นชุดสำหรับ 1 ห้อง กดหรือดึงสายในห้องน้ำ สัญญาณเหนือประตูจะแจ้งคนข้างนอกทันที
- ไร้สาย: ไม่ต้องเดินสายสัญญาณ ติดตั้งในอาคารเดิมได้ง่าย
- มีสาย: เหมาะกับอาคารใหม่หรือห้องที่กำลังปรับปรุง
- ต่อขยายได้: เพิ่มจุดรับแจ้งที่เคาน์เตอร์เจ้าหน้าที่

ชุดปุ่มฉุกเฉินห้องน้ำคนพิการ 1 ห้อง มีอะไรบ้าง
ทุกชุดมีจุดเรียกในห้องน้ำ การยกเลิกในห้อง และไฟเหนือประตูด้านนอก เลือกแบบไร้สายเมื่อไม่ต้องการเดินสายสัญญาณ หรือแบบมีสายเมื่อวางงานสายได้ตั้งแต่ก่อสร้างหรือปรับปรุงอาคาร
แบบไร้สาย 433 MHz
เลื่อนซ้าย-ขวาเพื่อดูชุดถัดไป



ชุด 1A ปุ่มกด
Y-JS1 + Y-A1-BC + Y-700

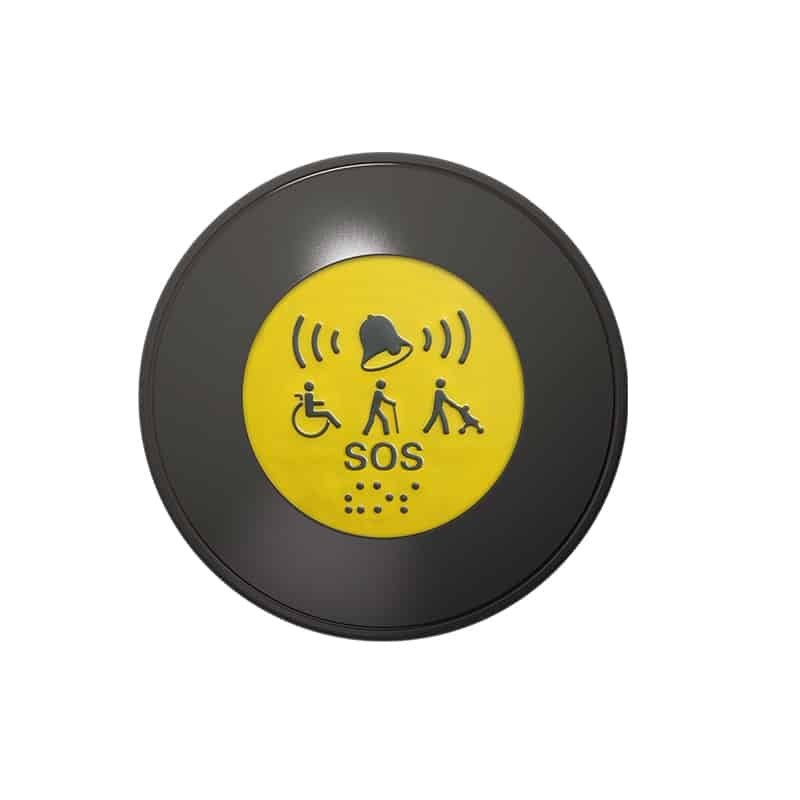

- Y-JS1 ปุ่มใหญ่ทรงกลม มีอักษรเบรลล์ · กันน้ำ IP57

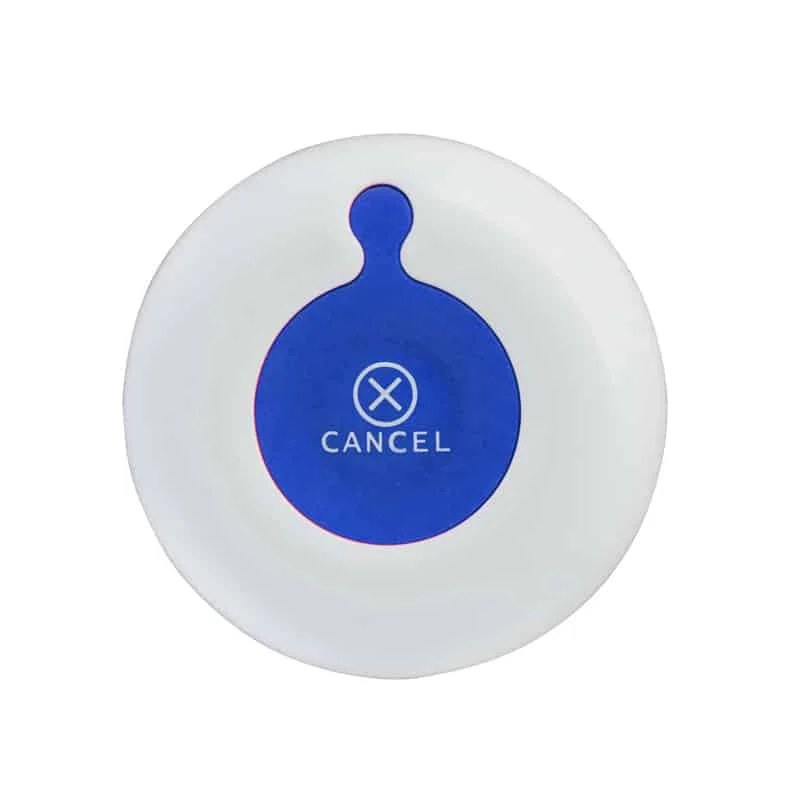

- Y-A1-BC ปุ่มยกเลิกสีน้ำเงิน ติดผนังในห้องน้ำ

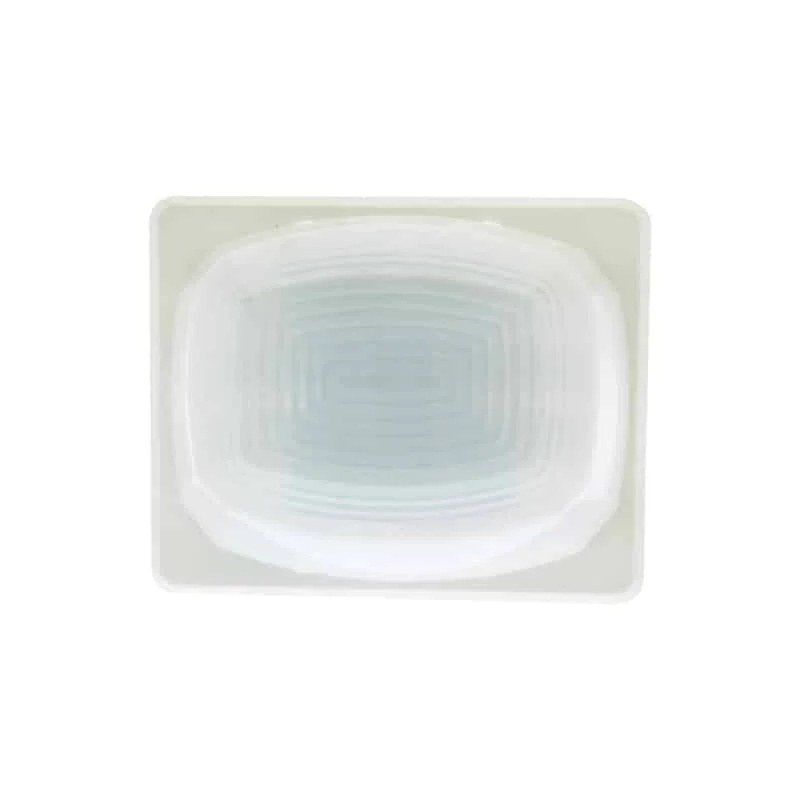

- Y-700 ไฟแดงกะพริบ พร้อมเสียง 85dB · ต้องมีไฟ DC12V


ชุด 1B สายดึง

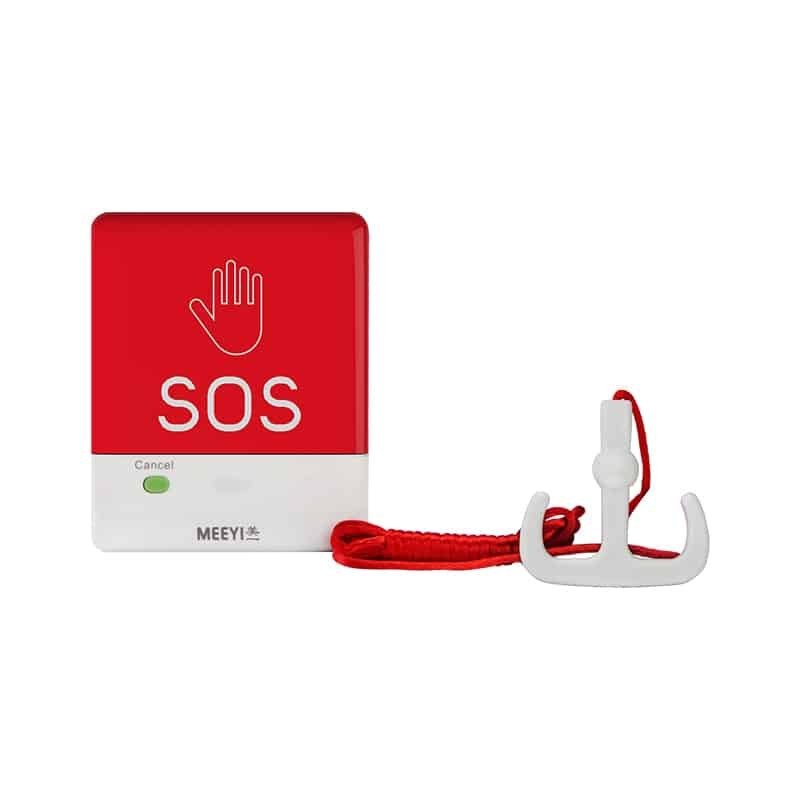

Y-FS2-SC + Y-700
- เรียกได้ทั้งดึงสายและกดที่ตัวเครื่อง
- 2 ปุ่มในตัว: เรียก และ ยกเลิก · กันน้ำ
- Y-700 ไฟแดงกะพริบ พร้อมเสียง 85dB · ต้องมีไฟ DC12V
แบบมีสาย ไม่ใช้เครื่องแม่
เลื่อนซ้าย-ขวาเพื่อดูชุดถัดไป



ชุด 2.1 ไฟ
MY-FS2-K + MY-78 + MY-PS-135-18
- MY-FS2-K สายดึงติดผนัง กันน้ำ · ปุ่มเรียกและยกเลิก
- MY-78 ไฟกระพริบสีแดงเหนือประตู
- MY-PS-135-18 แหล่งจ่ายไฟ 18V · ต่อไฟ AC 220V
MY-78 ไม่มีเสียง มีเฉพาะไฟกระพริบ
เลือกเมื่อ: ผู้ออกแบบกำหนดสัญญาณแสงอย่างเดียว



ชุด 2.2 ไฟ + เสียง
MY-FS2-K + MY-79 + MY-PS-135-18
- MY-79 ไซเรนสีแดงทรงโดม แสดงไฟ 3 แบบ (กระพริบช้า / หมุน / กระพริบเร็ว) พร้อมเสียง
- สวิตช์เปิด/ปิดเสียงด้านหน้า · ห้องน้ำคนพิการควรเปิดเสียงไว้ตลอด
- ระดับเสียง ขนาด และค่ากันน้ำของ MY-79 รอวัดจากตัวจริง
รายการต่อ 1 ห้อง (สำหรับ BOQ)
| ชุด | รุ่นและจำนวน |
|---|---|
| 1A ปุ่มกด (ไร้สาย) | Y-JS1 × 1 · Y-A1-BC × 1 · Y-700 × 1 |
| 1B สายดึง (ไร้สาย) | Y-FS2-SC × 1 · Y-700 × 1 |
| 2.1 ไฟ (มีสาย) | MY-FS2-K ตามจำนวนจุดเรียก (ผังตัวอย่างแสดง 2 จุดต่อขนาน) · MY-78 × 1 · MY-PS-135-18 ตามที่ทีมงานคำนวณ |
| 2.2 ไฟ + เสียง (มีสาย) | MY-FS2-K ตามจำนวนจุดเรียก · MY-79 × 1 · MY-PS-135-18 ตามที่ทีมงานคำนวณ |
จำนวนแหล่งจ่าย MY-PS-135-18 ต่ออาคาร ทีมงานคำนวณตามจำนวนห้องและระยะสาย
แบบไร้สาย ยังไม่รวม
- ไฟ DC12V ที่จุดติดตั้งและค่าเดินสายไฟ
- ตัวรับหรือจอที่จุดเจ้าหน้าที่
แบบมีสาย ยังไม่รวม
- จุดไฟ AC 220V และกล่องครอบแหล่งจ่าย
- สายและงานเดินสาย
- การส่งการเรียกถึงจุดเจ้าหน้าที่
เลือกปุ่มฉุกเฉินห้องน้ำคนพิการ แบบไร้สายหรือมีสาย
ตารางเทียบ 4 ชุดในหน้าเดียว ดูสัญญาณที่หน้าห้อง วิธียกเลิก และงานที่ต้องเตรียม แล้วเลือกให้ตรงกับแบบอาคาร
| 1A ไร้สาย ปุ่มกด | 1B ไร้สาย สายดึง | 2.1 มีสาย ไฟ | 2.2 มีสาย ไฟ + เสียง | |
|---|---|---|---|---|
| สัญญาณหน้าห้อง | ไฟแดง + เสียง 85dB | ไฟแดง + เสียง 85dB | ไฟกระพริบแดง ไม่มีเสียง | ไฟ 3 แบบ + เสียง (มีสวิตช์เสียง) |
| ยกเลิกการเรียก | กด Y-A1-BC ในห้อง | กดที่ตัว Y-FS2-SC | กดที่ตัว MY-FS2-K | กดที่ตัว MY-FS2-K |
| ไฟเลี้ยงจุดกด | ถ่าน | ถ่าน | ไฟจากแหล่งจ่าย | ไฟจากแหล่งจ่าย |
| ไฟหน้าห้องและงานสาย | จุดไฟ DC12V ที่ Y-700 · ไม่เดินสายสัญญาณ | จุดไฟ DC12V ที่ Y-700 · ไม่เดินสายสัญญาณ | จุดไฟ AC 220V ที่แหล่งจ่าย · เดินสายจุดกดถึงไฟ | จุดไฟ AC 220V ที่แหล่งจ่าย · เดินสายจุดกดถึงไฟ |
| ยังไม่รวม | ตัวรับที่จุดเจ้าหน้าที่ | ตัวรับที่จุดเจ้าหน้าที่ | กล่องครอบ · งานสาย · การแจ้งถึงจุดเจ้าหน้าที่ | กล่องครอบ · งานสาย · การแจ้งถึงจุดเจ้าหน้าที่ |
| เลือกเมื่อ | ต้องการปุ่มมีอักษรเบรลล์ | ต้องการสายดึงและยกเลิกที่ตัวเครื่อง | ผู้ออกแบบกำหนดสัญญาณแสงอย่างเดียว | อาคารใหม่/ปรับปรุง ต้องการแสงและเสียง |
ชุด 2.1: MY-78 ไม่มีเสียง มีเฉพาะไฟกระพริบ · ห้องน้ำคนพิการที่ต้องการสัญญาณแสงและเสียงตามข้อ 21 (9) เลือกชุด 2.2 หรือแบบไร้สาย

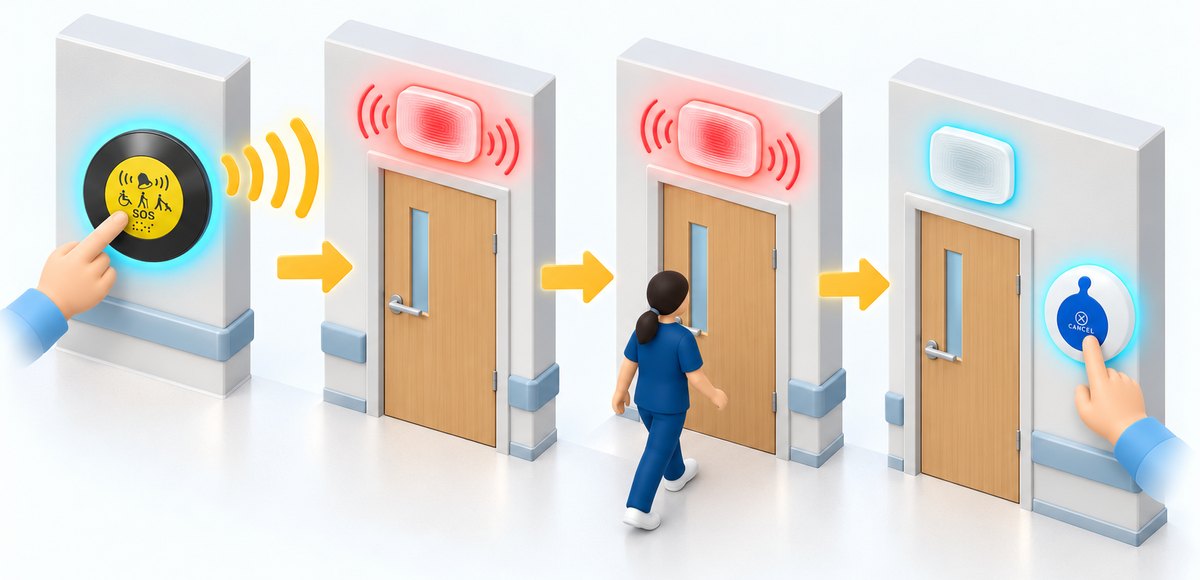

สัญญาณฉุกเฉินห้องน้ำคนพิการทำงานอย่างไร
ระบบนี้เป็นการเรียกความช่วยเหลือ ไม่ใช่โคมไฟฉุกเฉินตอนไฟดับ เมื่อผู้ใช้กดหรือดึงสาย ไฟเหนือประตูจะทำงานเพื่อให้คนที่อยู่ใกล้รู้ว่าห้องนี้ต้องการความช่วยเหลือ

- กดหรือดึงสายไร้สาย: กด Y-JS1 หรือดึงสาย Y-FS2-SC · มีสาย: ดึงสายหรือกดที่ MY-FS2-K
- ไฟหน้าห้องทำงานY-700 ไฟแดงพร้อมเสียง · MY-78 ไฟกระพริบ ไม่มีเสียง · MY-79 ไฟและเสียง
- คนภายนอกเข้าช่วยผู้ที่อยู่ใกล้เห็นไฟหรือได้ยินเสียง แล้วเข้าไปช่วย
- ยกเลิกในห้อง1A กด Y-A1-BC · 1B กดที่ Y-FS2-SC · มีสายกดที่ MY-FS2-K
สัญญาณฉุกเฉินในห้องน้ำตามกฎกระทรวงข้อ 21 (9)
ระบบฉุกเฉินห้องน้ำคนพิการมีข้อกำหนดในกฎกระทรวงกำหนดสิ่งอำนวยความสะดวกในอาคาร ข้อความด้านล่างยกจากต้นฉบับ ส่วนการพิจารณาว่าอาคารเป็นไปตามข้อกำหนดหรือไม่เป็นของผู้ออกแบบและเจ้าพนักงานท้องถิ่น
ติดตั้งระบบสัญญาณแสงและสัญญาณเสียงให้ผู้ที่อยู่ภายนอกแจ้งภัยแก่ผู้พิการหรือทุพพลภาพ และคนชรา และระบบสัญญาณแสงและสัญญาณเสียงให้ผู้พิการหรือทุพพลภาพ และคนชราสามารถแจ้งเหตุหรือเรียกหาผู้ช่วยในกรณีที่เกิดเหตุฉุกเฉินไว้ในห้องส้วม โดยมีปุ่มกดหรือปุ่มสัมผัสให้สัญญาณทำงานซึ่งติดตั้งอยู่ในตำแหน่งที่ผู้พิการหรือทุพพลภาพ และคนชราสามารถใช้งานได้สะดวก
ที่มา: กฎกระทรวงกำหนดสิ่งอำนวยความสะดวกในอาคารสำหรับผู้พิการหรือทุพพลภาพ และคนชรา พ.ศ. 2548 ข้อ 21 (9) ซึ่งแก้ไขเพิ่มเติมโดยกฎกระทรวงฯ (ฉบับที่ 2) พ.ศ. 2564 ข้อ 12 · ราชกิจจานุเบกษา เล่ม 138 ตอนที่ 16 ก วันที่ 4 มีนาคม 2564 หน้า 24–25 · เปิด PDF กฎกระทรวง
| ส่วนของข้อ 21 (9) | ไร้สาย 1A / 1B | มีสาย 2.1 | มีสาย 2.2 |
|---|---|---|---|
| ผู้ใช้ห้องแจ้งเหตุด้วยปุ่มกด และมีสัญญาณแสงและเสียง | ปุ่มในห้อง · แสงและเสียงที่ Y-700 เหนือประตู | ปุ่มในห้อง · ไฟกระพริบอย่างเดียว ไม่มีเสียง | ปุ่มในห้อง · แสงและเสียงที่ MY-79 (เมื่อเปิดสวิตช์เสียง) |
| ผู้อยู่ภายนอกแจ้งภัยเข้าไปถึงผู้ใช้ห้อง | ไม่อยู่ในชุด | ไม่อยู่ในชุด | ไม่อยู่ในชุด · ปรึกษาผู้ออกแบบอาคาร |
| ตำแหน่งสัญญาณ (“ไว้ในห้องส้วม”) | ไฟของทุกชุดอยู่เหนือประตูด้านนอก · ให้ผู้ออกแบบพิจารณากับถ้อยคำนี้ | ||
| ตำแหน่งปุ่ม | ข้อย่อยนี้ระบุว่า “ใช้งานได้สะดวก” ไม่มีตัวเลขความสูง · รายละเอียดอื่นให้ตรวจข้อ 3/1 | ||
ขนาดห้อง ประตู ราวจับ และรายการที่ต้องตรวจทั้งห้อง อ่านที่ ห้องน้ำคนพิการ: มาตรฐานที่ต้องตรวจ
ก่อนติดตั้งสวิตช์ฉุกเฉินห้องน้ำ ต้องเตรียมอะไร
ไม่ว่าจะเรียกว่าสวิตช์ฉุกเฉิน สวิทซ์ฉุกเฉินห้องน้ำคนพิการ Emergency Call Point หรือกริ่งห้องน้ำคนพิการ ก่อนสั่งซื้อควรตรวจ 5 เรื่องนี้กับหน้างาน
- จุดไฟเลี้ยง ไร้สาย: ไฟ DC12V เหนือประตูที่ Y-700 · มีสาย: จุดไฟ AC 220V ที่แหล่งจ่าย พร้อมกล่องครอบ
- ตำแหน่งปุ่ม เอื้อมถึงจากโถส้วมหรือข้างราวจับ ตรวจกับผู้ออกแบบตามข้อ 3/1
- สัญญาณหรือแนวสาย ไร้สาย: ระยะ 300 เมตรเป็นค่าในที่โล่ง ทดสอบสัญญาณจริงที่หน้างาน · มีสาย: แนวสายจากจุดกดถึงไฟและแหล่งจ่าย ขนาดสายให้ช่างไฟฟ้าคำนวณแรงดันตกตามระยะ
- คนรับแจ้ง กำหนดว่าใครเห็นไฟหรือได้ยินเสียง และใครเป็นผู้ไปดูแล
- ไฟสำรอง Y-700 และ MY-PS-135-18 ไม่มีแบตสำรอง ไฟดับแล้วไม่แจ้งเตือน ควรวางแผนไฟสำรองร่วมกับวิศวกร

ผังเดินสายปุ่มฉุกเฉินห้องน้ำคนพิการแบบมีสาย
ชุดมีสายไม่ใช้เครื่องแม่ (ทีม PrezON ทดสอบแล้ว) จุดกด MY-FS2-K ใช้ไฟ 18V จากแหล่งจ่าย MY-PS-135-18 เมื่อกดหรือดึงสาย สัญญาณ Lamp− สั่งไฟหน้าห้องทำงาน และหยุดเมื่อกดยกเลิกที่ตัวเครื่อง


ผังตัวอย่าง · สีเส้นแทนหน้าที่ของสาย ไม่ใช่สีสายจริงของอุปกรณ์ · ช่างไฟฟ้าตรวจหน้างานก่อนติดตั้ง
- จุดกด ใช้สาย 3 เส้น: Lamp− · V− · V+ จุดกดหลายตัวต่อขนานเข้าไฟดวงเดียวกันได้
- ไฟหน้าห้อง ต่อ 2 ขั้ว: Lamp− และ V+
- แหล่งจ่าย MY-PS-135-18 รับไฟ AC 220V จ่าย 18V ให้จุดกดและไฟ
สายไฟของ MY-79 (4 เส้น)
| สีสาย | หน้าที่ | ในชุด 2.2 |
|---|---|---|
| ดำ | สายร่วม (COMMON) | ต่อ Lamp− ของ MY-FS2-K |
| น้ำเงิน | DC 24V | ต่อ V+ 18V ของ MY-PS-135-18 (ทดสอบโดยทีม PrezON) |
| แดง | AC 220V | ไม่ใช้ · หุ้มปลายสาย |
| ขาว | DC 12V | ไม่ใช้ · หุ้มปลายสาย |
ตัวไฟต่อ 2 ขั้ว (Lamp− กับ V+) ห้ามต่อ V− เข้าตัวไฟ
หุ้มปลายสายแดง (AC 220V) และสายขาวของ MY-79 ทุกครั้ง
งานไฟ AC 220V ให้ช่างไฟฟ้าทำ · หลังติดตั้งทดสอบกดเรียกและยกเลิกทุกจุด และตรวจว่าสวิตช์เสียงอยู่ที่ตำแหน่งเปิด


หน้าสินค้า MY-FS2-K · MY-78 · MY-PS-135-18 อธิบายการใช้ในระบบที่มีเครื่องแม่ · ในชุดห้องน้ำให้ต่อตามผังนี้ · MY-FS2-K · MY-78 · MY-79 · MY-PS-135-18

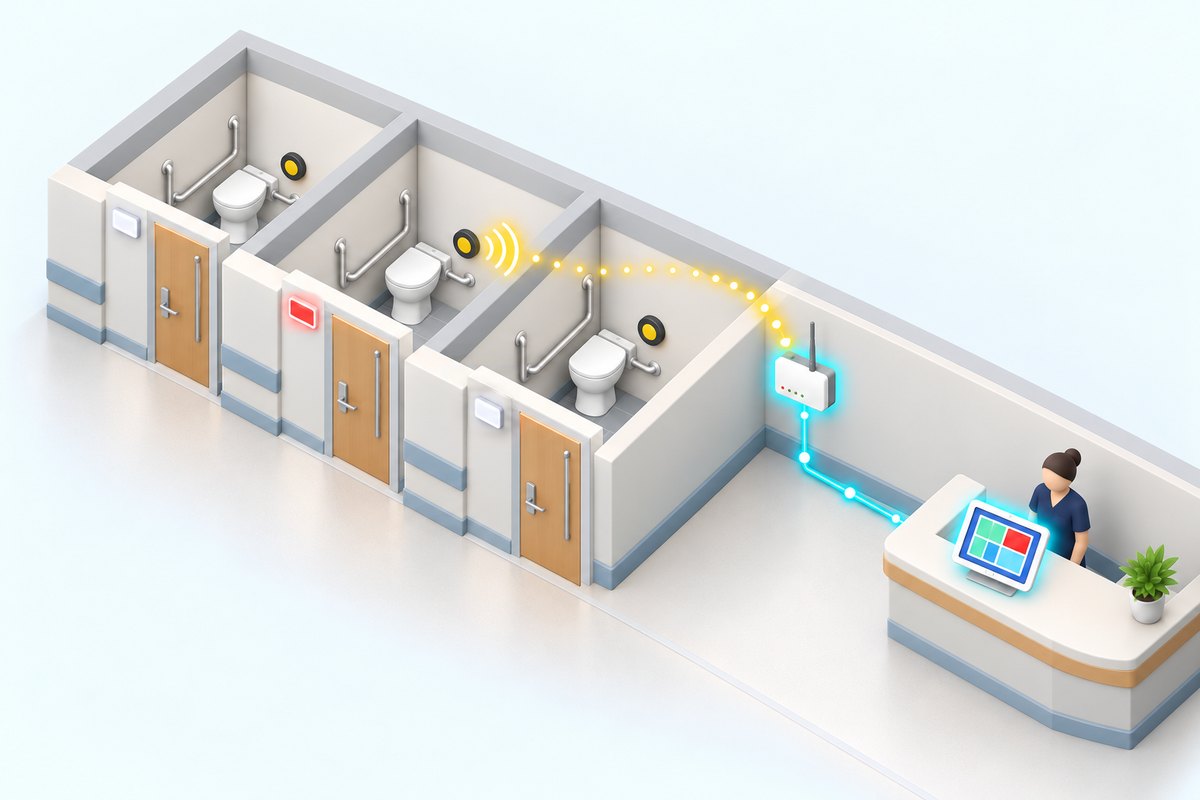

เพิ่มการแจ้งเตือนไปถึงจุดเจ้าหน้าที่
ทุกชุดแจ้งเตือนที่หน้าห้องเท่านั้น ถ้าอาคารมีหลายห้องหรือเจ้าหน้าที่ไม่ได้อยู่ใกล้ แบบไร้สายเพิ่มอุปกรณ์ปลายทางตามจุดที่มีคนประจำได้ ปุ่มกดและไฟหน้าห้องยังใช้ชุดเดิม

| จุดรับแจ้ง (แบบไร้สาย) | อุปกรณ์เพิ่ม | ต้องเตรียม |
|---|---|---|
| จุดเฝ้าเวรหรือเคาน์เตอร์ | W611-G10 ตัวรับพร้อมจอ | ไฟ DC12V · ไม่ต้องใช้คอมพิวเตอร์ |
| ทางเดิน | Y-128E-2D ป้ายเลข 3 หลัก จอ 2 ด้าน | ไฟ DC12V |
| ห้องควบคุมหรือจุดรักษาความปลอดภัย | W811-G133 + W920-S2 แท็บเล็ตแสดงผล | LAN และไฟ DC12V |
แบบมีสาย: ชุด 2.1/2.2 ไม่มีเครื่องแม่ ถ้าต้องการให้การเรียกถึงจุดเจ้าหน้าที่ ให้วางเป็นระบบมีสายพร้อมเครื่องแม่ตั้งแต่ขั้นออกแบบ · ดู ระบบเรียกพยาบาลมีสายพร้อมเครื่องแม่
ผลงานระบบเรียกฉุกเฉินในห้องน้ำคนพิการ
ตัวอย่างงานที่ต่อการเรียกถึงจุดเจ้าหน้าที่ · อุปกรณ์เลือกตามหน้างาน
เลื่อนซ้าย-ขวาเพื่อดูผลงานถัดไป

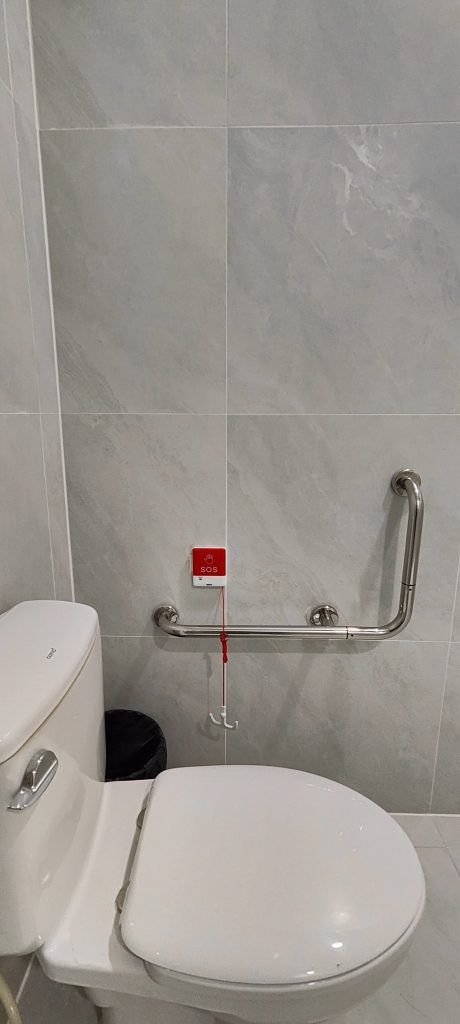

อาคารเรียนรวม 5 มจธ. บางมด
ห้องน้ำผู้พิการชั้น 1–8 · ปุ่ม SOS ข้างราวจับ · ไฟเหนือประตู · Dashboard ที่จุดรักษาความปลอดภัย

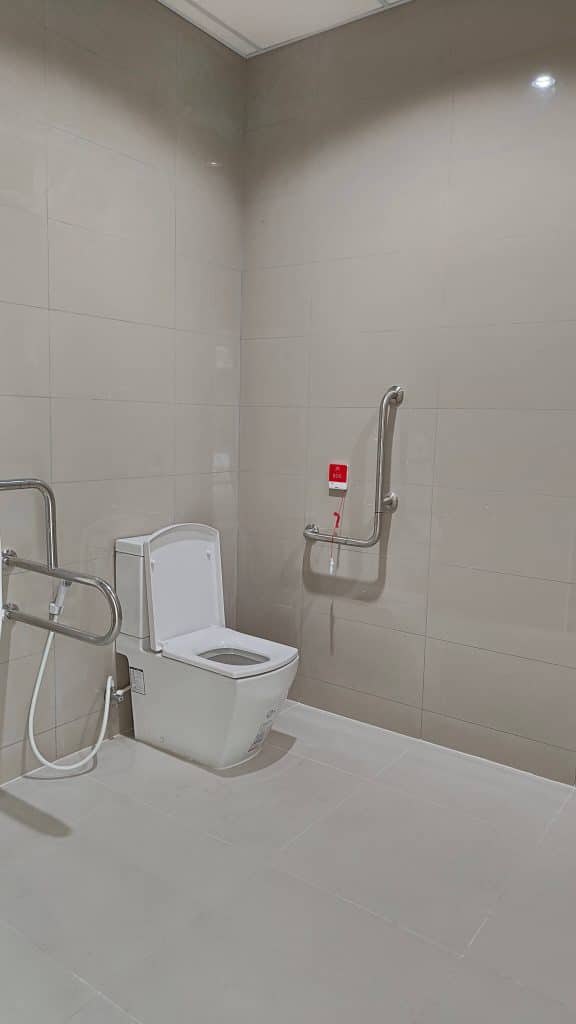

เทศบาลบ้านสวน ชลบุรี
ปุ่มฉุกเฉินไร้สายติดผนังในห้องน้ำ ห้องน้ำคนพิการ และห้องอาบน้ำ · แสดงผลที่แท็บเล็ต

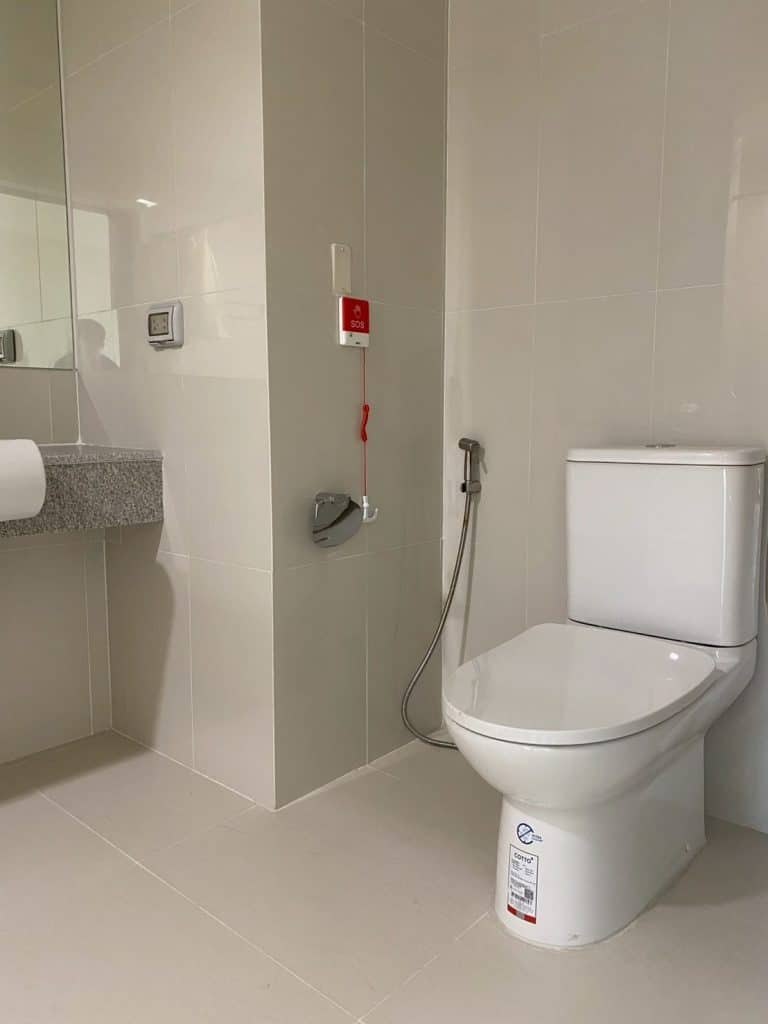

ธนบุรี เฮลท์ วิลเลจ ประชาอุทิศ
ปุ่มในห้องน้ำ ห้องน้ำคนพิการ และห้องอาบน้ำ · ร่วมกับปุ่มหัวเตียงและแท็บเล็ตแสดงผล
ดาวน์โหลดแค็ตตาล็อกและเอกสาร
แค็ตตาล็อกปุ่มกดฉุกเฉินห้องน้ำคนพิการ 2569 รวมชุดไร้สาย (Y-JS1, Y-FS2-SC, Y-700, Y-A1-BC) และชุดแบบมีสาย (MY-FS2-K, MY-78, MY-79 ไซเรน) พร้อมผังเดินสาย ส่วนแค็ตตาล็อกระบบเรียกพยาบาลไร้สาย 2569 มีอุปกรณ์ปลายทางทั้งหมด ใช้ประกอบการเขียนสเปกหรือส่งต่อฝ่ายจัดซื้อได้
คำถามที่พบบ่อยเรื่องปุ่มฉุกเฉินห้องน้ำ
ชุดนี้ไม่รวมอะไรบ้าง
ชุดนี้เป็นไปตามกฎกระทรวงไหม
ไฟดับแล้วใช้งานได้ไหม
ชุดนี้เหมาะกับอาคารแบบไหน
ราคาชุดขึ้นกับอะไร
ติดตั้งหลายห้องทำอย่างไร
ปิดเสียงไซเรน MY-79 ได้ไหม
รับประกันกี่ปี
ขอใบเสนอราคาชุดปุ่มฉุกเฉิน
บอกจำนวนห้อง จำนวนชั้น แบบไร้สายหรือมีสาย และจุดที่ต้องการรับแจ้ง ทีมงานจะแนะนำอุปกรณ์และเสนอราคาให้ตามหน้างาน
บริการ: สำรวจหน้างาน · ออกแบบจุดติดตั้ง · ติดตั้งและตั้งค่า · รับประกัน 1 ปี ขยายระยะประกันได้ (มีค่าใช้จ่าย)
