ระบบ RTLS ที่ PrezON ติดตั้งทำงานอย่างไร

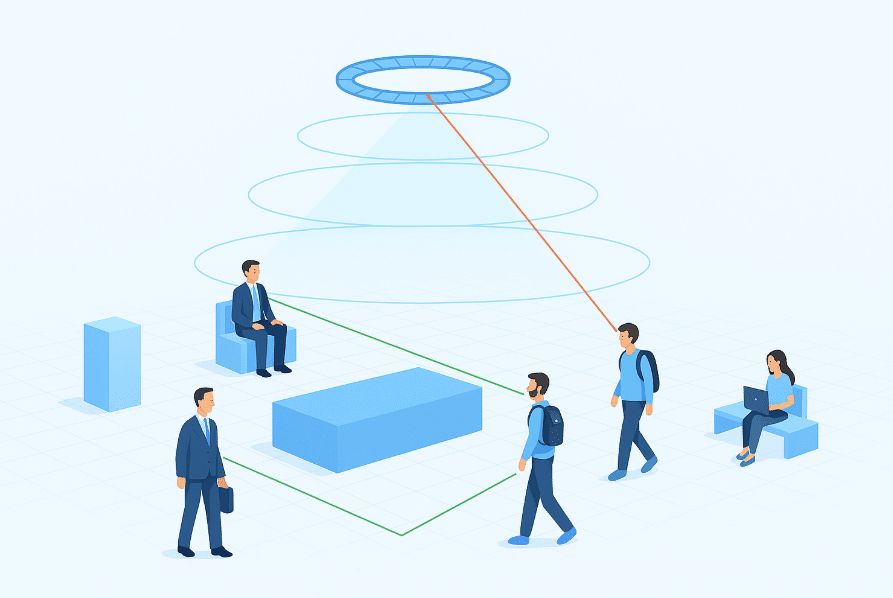

ติด Tag กับคนหรือสิ่งของที่ต้องการติดตาม แล้วติด Anchor ตามเพดานและผนัง Anchor วัดมุมของสัญญาณ Bluetooth (AoA) ส่งให้ซอฟต์แวร์คำนวณเป็นตำแหน่งบนแปลนอาคาร ใช้ได้ในที่ที่ GPS ทำงานไม่ได้ เช่น ภายในอาคาร คลังสินค้า หรือโรงงาน · อยากรู้หลักการเพิ่มเติม อ่าน RTLS คืออะไร

  1. Tagส่งสัญญาณ Bluetooth ตามรอบเวลาที่ตั้ง
  2. Anchorวัดมุมสัญญาณ ส่งข้อมูลผ่าน LAN / PoE
  3. Positioning Engineคำนวณพิกัดของทุก Tag
  4. แผนที่และแจ้งเตือนแสดงตำแหน่ง แจ้งเตือน รายงาน API

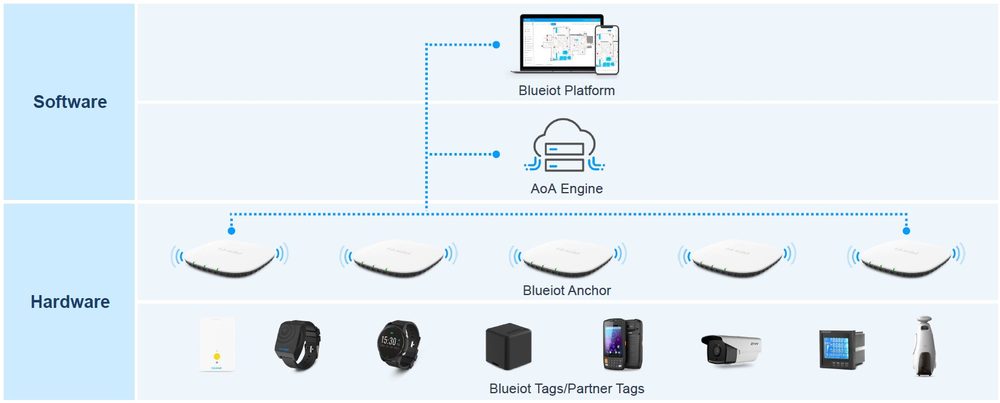

สถาปัตยกรรมระบบ RTLS: ซอฟต์แวร์ Platform และ AoA Engine เชื่อมกับ Anchor และ Tag หลายรูปแบบ

ความแม่นยำ Bluetooth AoA 0.1–1 ม. ตามเอกสารผู้ผลิต ค่าจริงขึ้นกับความสูงติดตั้ง ระยะห่าง Anchor และสภาพแวดล้อม สรุปได้หลังการสำรวจหน้างาน

คุณต้องติดตามอะไร

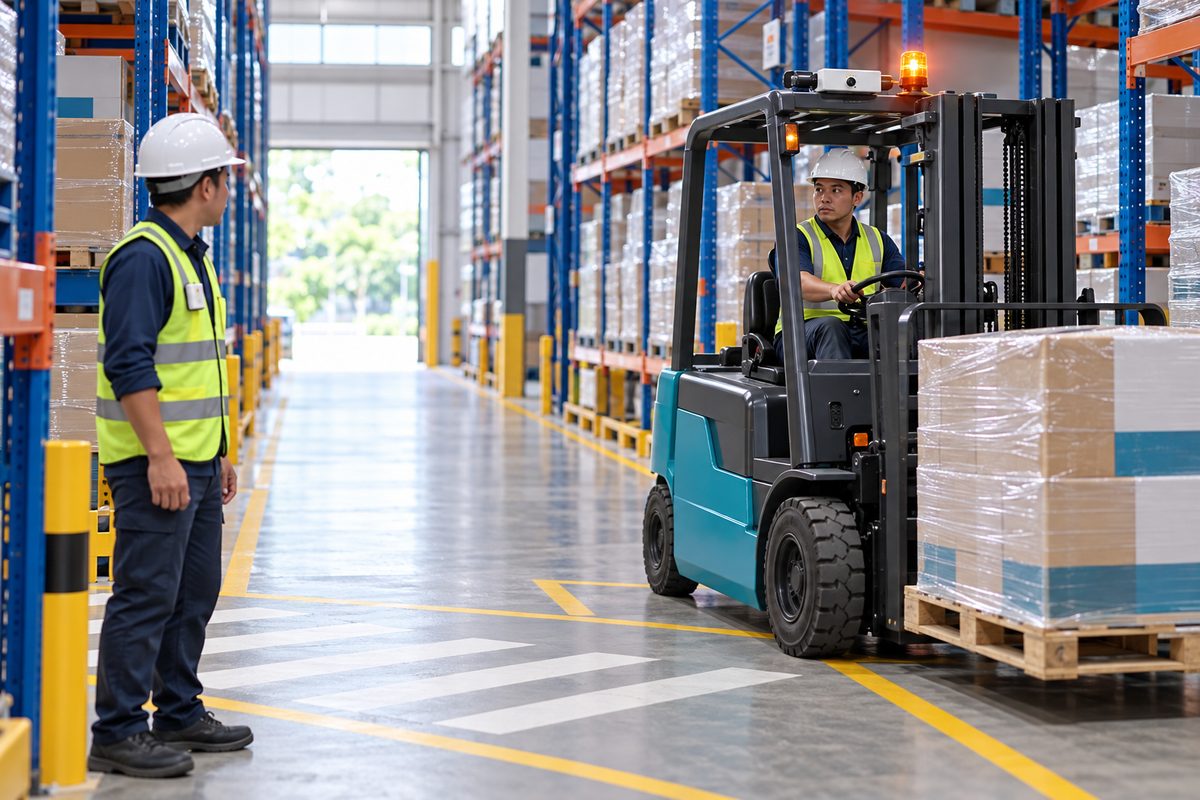

รถโฟล์คลิฟท์ติดกล่อง Anchor UWB และไฟเตือนสีส้ม พนักงานหยุดรอหลังเส้นทางเดินคน

รถโฟล์คลิฟท์และความปลอดภัย

  • เห็นรถยกและพนักงานบนแผนที่คลัง (Bluetooth AoA)
  • เตือนด้วยเสียงและไฟบนตัวรถเมื่อคนกับรถเข้าใกล้เกินระยะ (UWB)
  • สถิติเวลาในแต่ละโซน ใช้ปรับผังคลัง เชื่อม WMS ผ่าน API

ระบบติดตามและเตือนรถโฟล์คลิฟท์ →

ประเมินระบบคลัง/โรงงาน
พยาบาลห้อยบัตร Tag เดินในทางเดินโรงพยาบาลที่มี Anchor บนเพดาน

บุคลากร ผู้ป่วย และผู้ต้องขัง

  • รู้ว่าใครอยู่โซนไหน · รั้วเสมือนแจ้งเตือนเมื่อออกนอกพื้นที่
  • ปุ่ม SOS บน Tag แจ้งเหตุพร้อมตำแหน่ง
  • สายรัดข้อมือกันถอด สำหรับผู้ป่วยที่ต้องดูแลใกล้ชิดและเรือนจำ

ระบบติดตามพิกัดในโรงพยาบาล →
RTLS ในเรือนจำ →

ประเมินระบบติดตามคน
เจ้าหน้าที่ดูตำแหน่งเครื่องมือแพทย์บนแท็บเล็ตในห้องเก็บอุปกรณ์

ทรัพย์สิน เครื่องมือ และพาเลท

  • หาเครื่องมือแพทย์ รถเข็น หรือพาเลทได้จากหน้าจอ ไม่ต้องเดินตามหา
  • แจ้งเตือนเมื่อของถูกนำออกนอกพื้นที่ที่กำหนด
  • เลือกรุ่น Tag ตามขนาดและวัสดุของสิ่งที่ติด หลังสำรวจหน้างาน

ส่งรายการสิ่งที่ต้องติดตาม ให้วิศวกรแนะนำรุ่น →

ประเมินระบบติดตามทรัพย์สิน

ไม่แน่ใจว่าแบบไหนเหมาะ? ให้วิศวกรช่วยเลือกเทคโนโลยีและจำนวนอุปกรณ์จากแปลนอาคารของคุณ ให้วิศวกรเลือกให้

ผลงานติดตั้งจริง

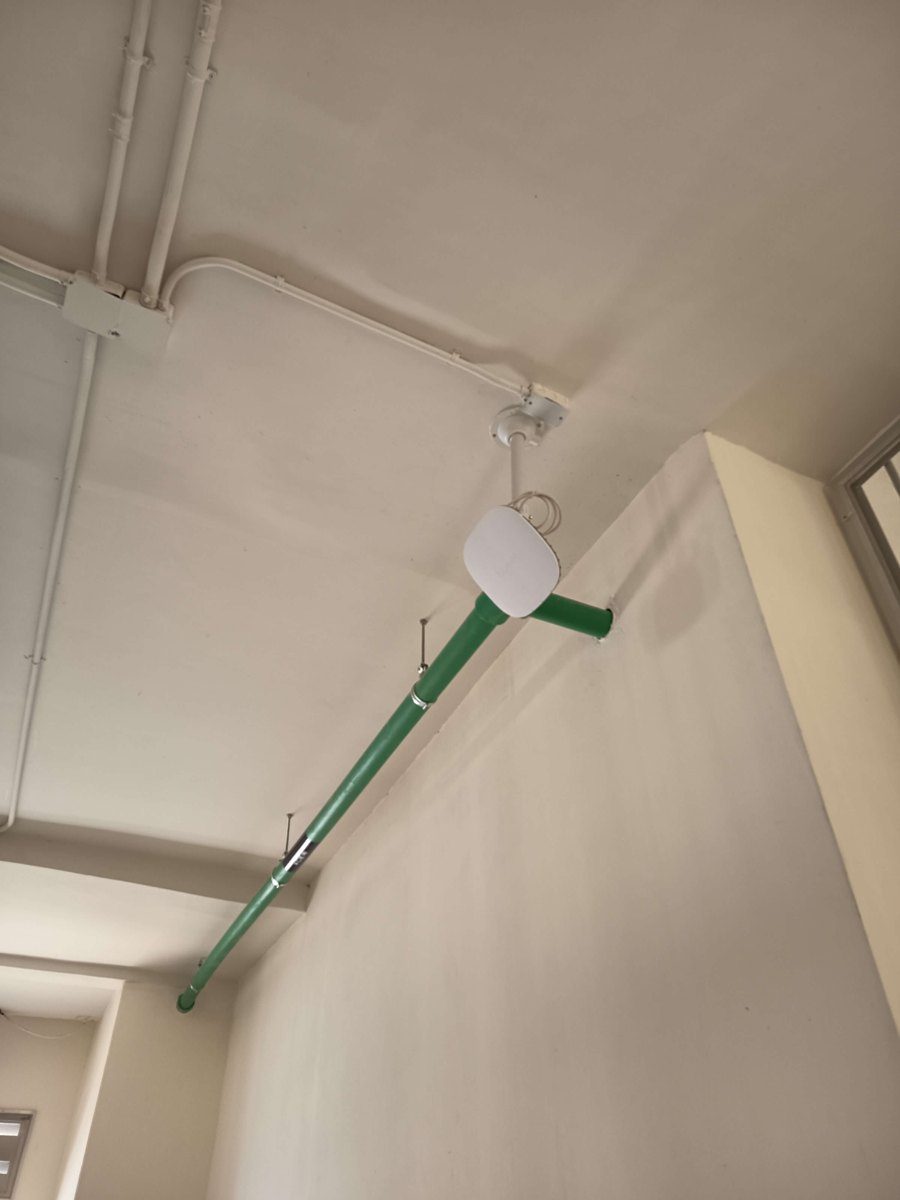

Anchor ระบบ RTLS ติดตั้งที่มุมอาคาร พร้อมท่อร้อยสาย

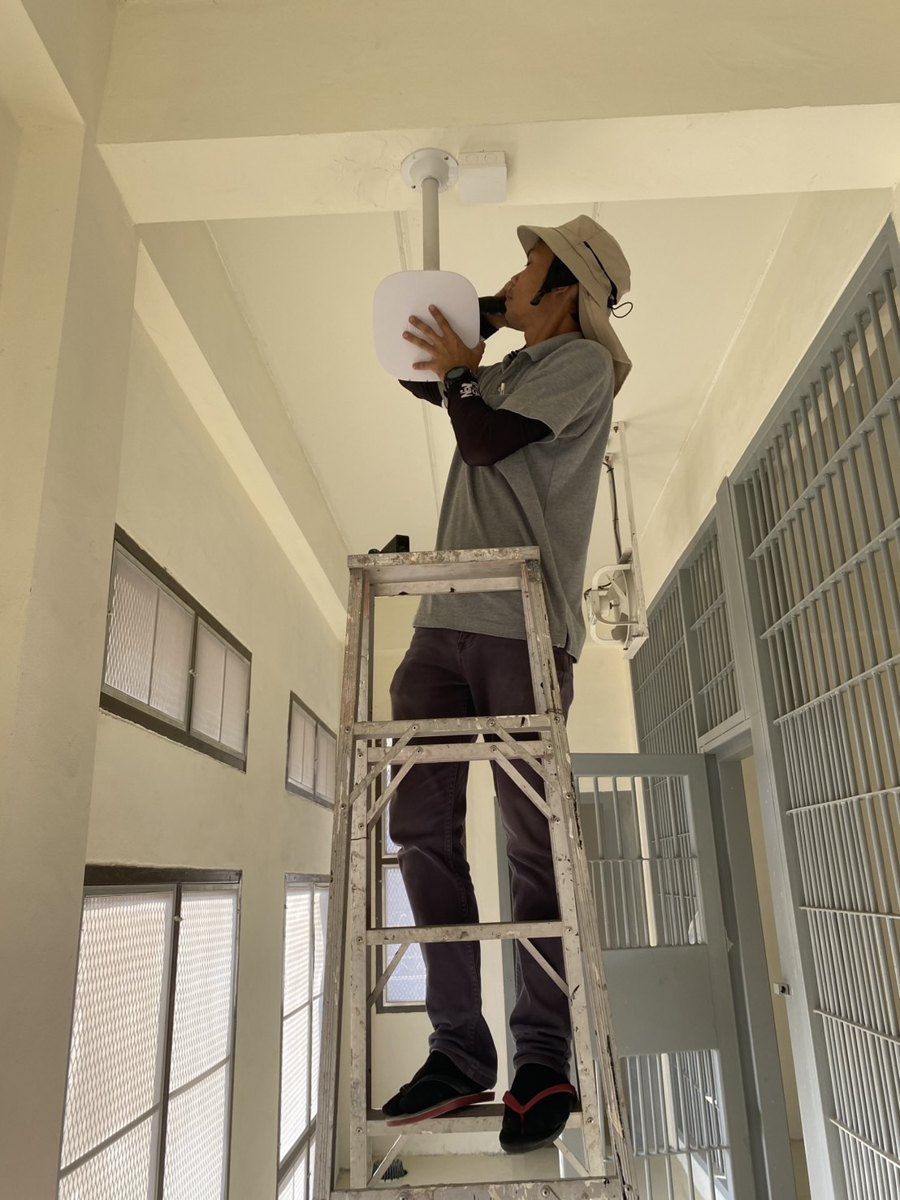

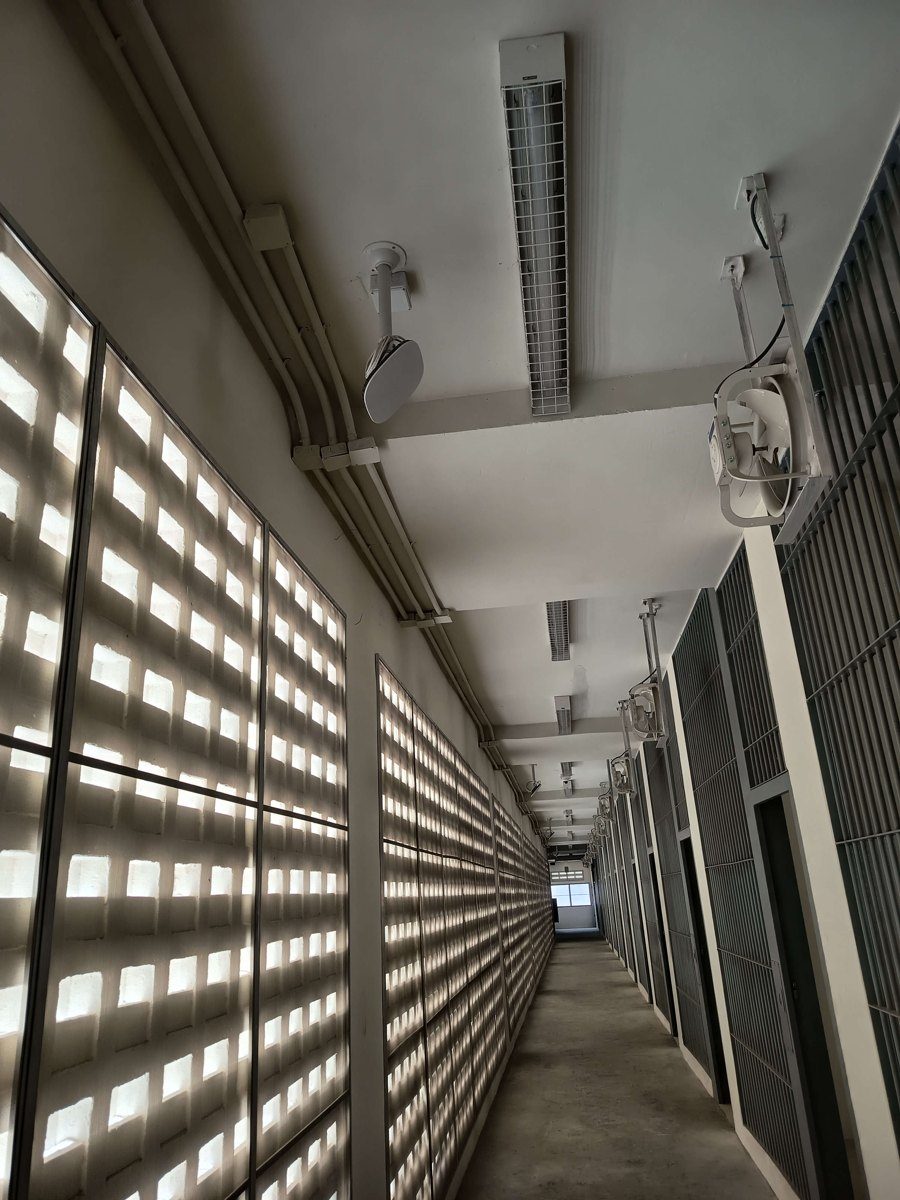

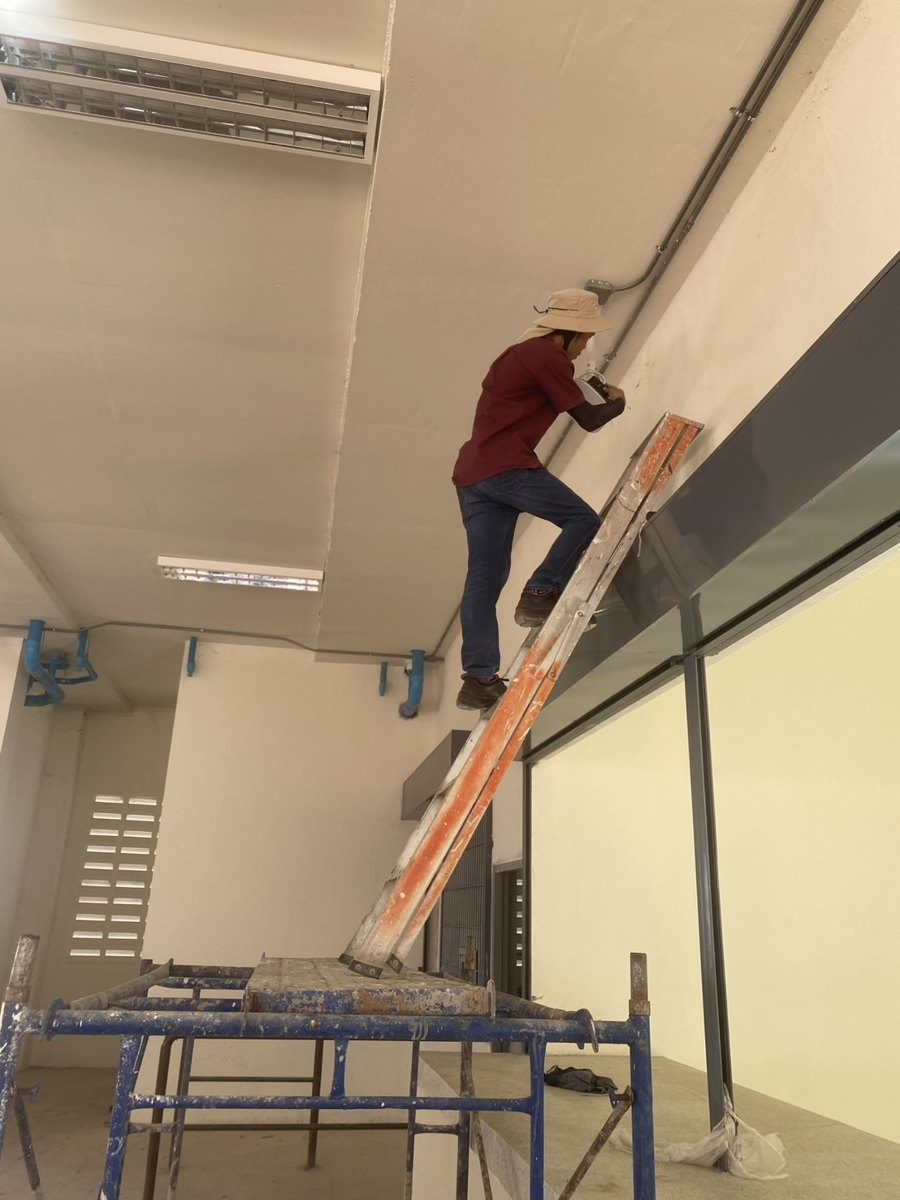

Anchor ติดตั้งตลอดแนวทางเดินติดตั้ง Anchor บนผนังอาคารช่างติดตั้ง Anchor บนเพดาน

ระบบ RTLS ในเรือนจำ ภาคตะวันออกเฉียงเหนือ

PrezON ทำตั้งแต่สำรวจหน้างาน ออกแบบตำแหน่ง Anchor เดินสาย LAN / Fiber ติดตั้ง Anchor และตู้ Rack ตั้งค่าเซิร์ฟเวอร์และแผนที่ ไปจนถึงทดสอบและส่งมอบ

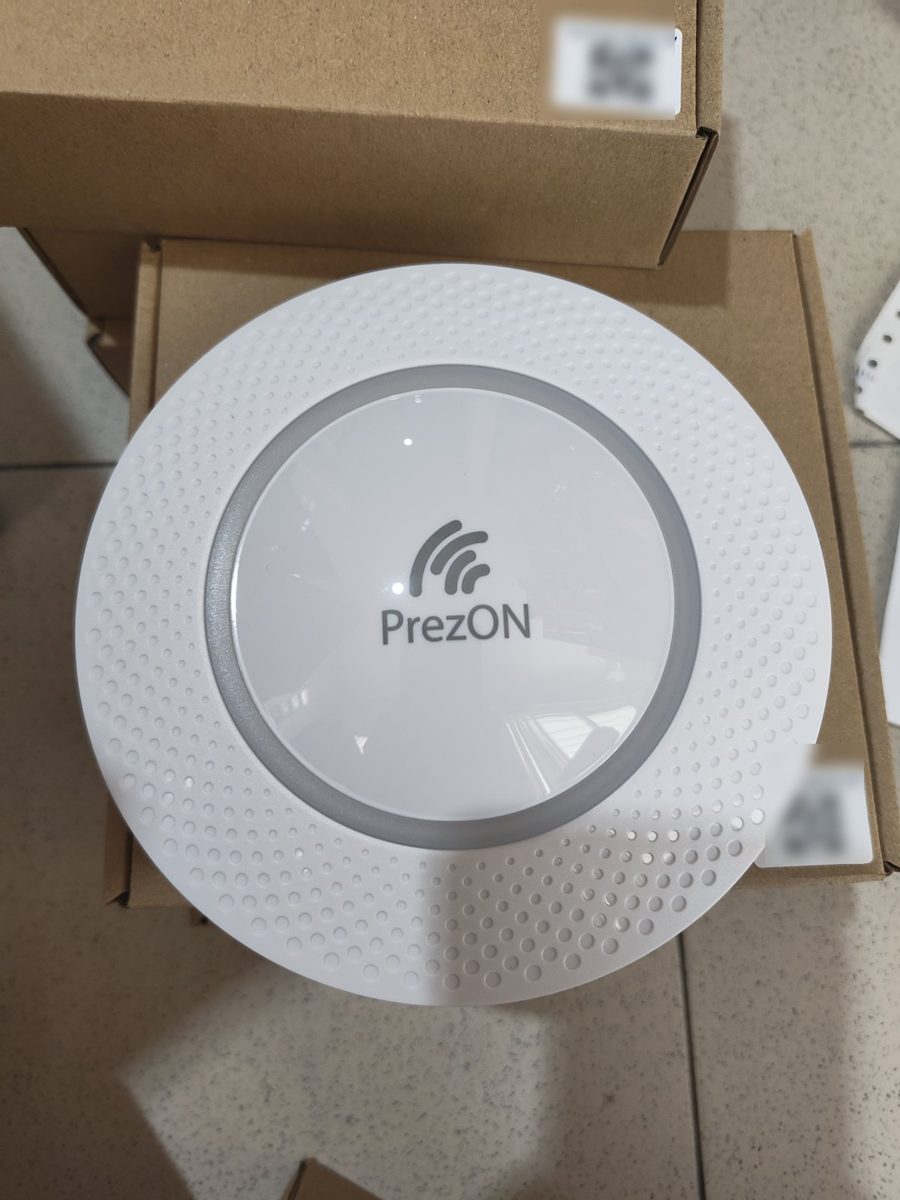

อุปกรณ์ชุดนำร่อง ESL และ RTLS ที่ส่งมอบให้โรงงาน Murata ลำพูน

ESL + RTLS นำร่อง — Murata Electronics (Thailand) ลำพูน

ส่งมอบชุดนำร่องป้ายราคาอิเล็กทรอนิกส์ เกตเวย์ และระบบ RTLS Bluetooth AoA สำหรับโรงงาน

เอกสารสำหรับทำ TOR / ออกแบบระบบ

ใช้ประกอบการเขียนขอบเขตงานและประมาณการเบื้องต้น จากแค็ตตาล็อก RTLS Blueiot 2569

  • ตารางระยะห่าง Anchor ตามความสูงติดตั้งและความแม่นยำ (หน้า 8)
  • สเปกเซิร์ฟเวอร์ขั้นต่ำตามจำนวน Tag (หน้า 8)
  • สเปกอุปกรณ์ครบ 12 รายการ (หน้า 5–7, 13)
  • แบบฟอร์มสำรวจหน้างานเบื้องต้น (หน้า 15)
ดาวน์โหลดแค็ตตาล็อก PDF
PrezON with blueiotตัวแทนจำหน่ายและติดตั้งระบบ RTLS ของ blueiot ในประเทศไทย
ทีม PrezON สำรวจ ออกแบบ ติดตั้ง และดูแลหลังการขาย → ดูรายละเอียด

เลือก Bluetooth AoA หรือ UWB ให้ตรงงาน

PrezON ติดตั้ง 2 เทคโนโลยี ใช้คนละงาน และใช้ร่วมกันในคลังเดียวกันได้

Bluetooth AoA (blueiot)

ระบุตำแหน่งคนและสิ่งของบนแผนที่ทั้งอาคาร

ความแม่นยำตำแหน่ง
0.1–1 ม. ตามเอกสารผู้ผลิต ค่าจริงขึ้นกับความสูงติดตั้ง ระยะห่าง Anchor และสภาพแวดล้อม
ต้องติดอะไร
Anchor ตามเพดาน/ผนังทั่วพื้นที่ (LAN + PoE) + เซิร์ฟเวอร์หรือคลาวด์
Tag
บัตรพนักงาน BT1000-g ราว 4–6 เดือนต่อการชาร์จ · สายรัดข้อมือกันถอด BT4600-b
เหมาะกับ
ติดตามคนและทรัพย์สินทั้งอาคาร รั้วเสมือน สถิติรายโซน

UWB (LOCALSAFE)

เตือนเมื่อคนกับรถโฟล์คลิฟท์เข้าใกล้กันเกินระยะ (ไม่แสดงตำแหน่งบนแผนที่)

การวัดระยะคน-รถ
ระดับ 10 ซม. ตามเอกสารผู้ผลิต ในพื้นที่โล่ง ไม่มีสิ่งกีดขวางหรือการสะท้อนสัญญาณ
ต้องติดอะไร
Anchor และไซเรนบนตัวรถ โดยไม่ต้องวางโครงข่ายทั้งพื้นที่
เหมาะกับ
คลังและโรงงานที่รถยกวิ่งร่วมกับคน ห้องเย็น ทางแยกจุดอับ

อุปกรณ์และรายละเอียดระบบเตือนรถโฟล์คลิฟท์ →

ในคลังเดียวกันติดตั้งร่วมกันได้ เช่น ใช้ Bluetooth AoA ดูตำแหน่งพาเลทและพนักงาน และเพิ่มชุดเตือนรถ UWB บนรถโฟล์คลิฟท์ · GPS ใช้ได้กลางแจ้งที่เห็นท้องฟ้า แม่นยำระดับหลายเมตร · อ่านเพิ่ม: ความรู้เรื่อง AoA และ UWB · RTLS กับ GPS

ซอฟต์แวร์ทำอะไรได้

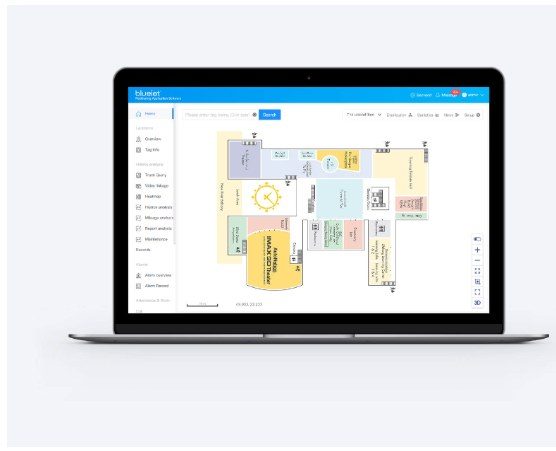

หน้าจอซอฟต์แวร์ RTLS แสดงแผนที่ตำแหน่งบนแปลนอาคาร

ตั้งเงื่อนไขครั้งเดียว ระบบเฝ้าดูและแจ้งเตือนให้ตลอดเวลา ใช้งานผ่านเว็บและแอปมือถือ แผนที่ 2D / 3D ตามแปลนอาคาร แยกสิทธิ์ตามหน่วยงานและบทบาท

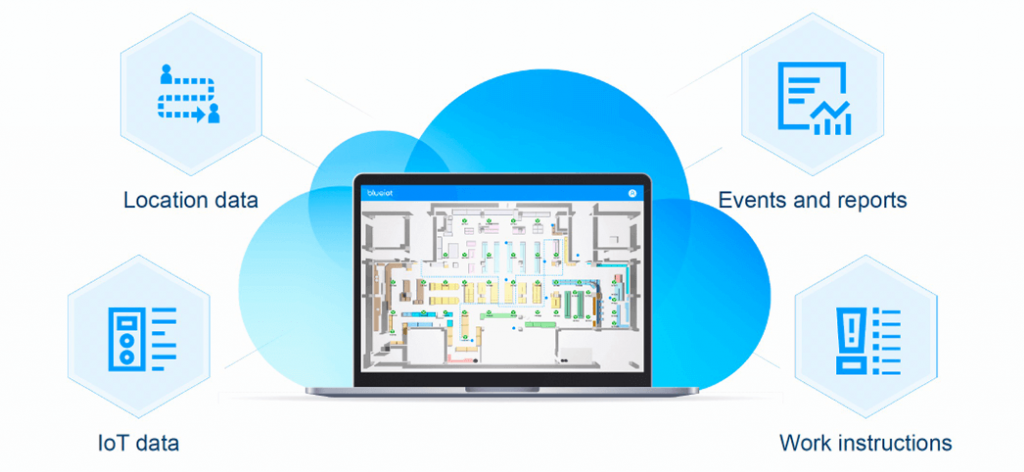

เชื่อมระบบอื่นผ่าน Open APILocation · IoT · Events & Reports · Work Instructions — กดดูรายละเอียด

ส่งตำแหน่งและเหตุการณ์ไปยัง ERP / WMS / HIS / MES / BI ขององค์กร

  • Location Data API — ตำแหน่งปัจจุบันและย้อนหลังของคน ทรัพย์สิน ยานพาหนะ
  • IoT Data API — สถานะและค่าเซนเซอร์ เช่น แบตเตอรี่ อุณหภูมิ
  • Events & Reports API — การแจ้งเตือน และข้อมูลรายงานเชิงวิเคราะห์
  • Work Instructions API — สถานะงาน Pending / In-progress / Completed

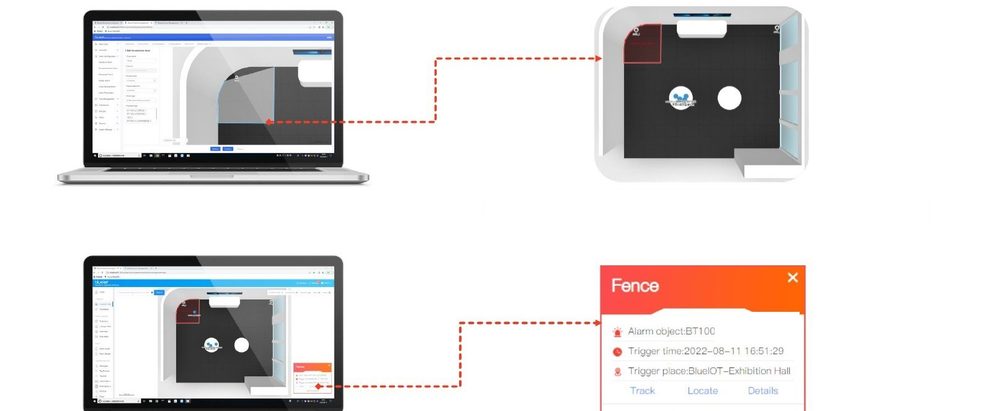

หน้าจอรั้วเสมือน แจ้งเตือนเมื่อ Tag ออกนอกเขต

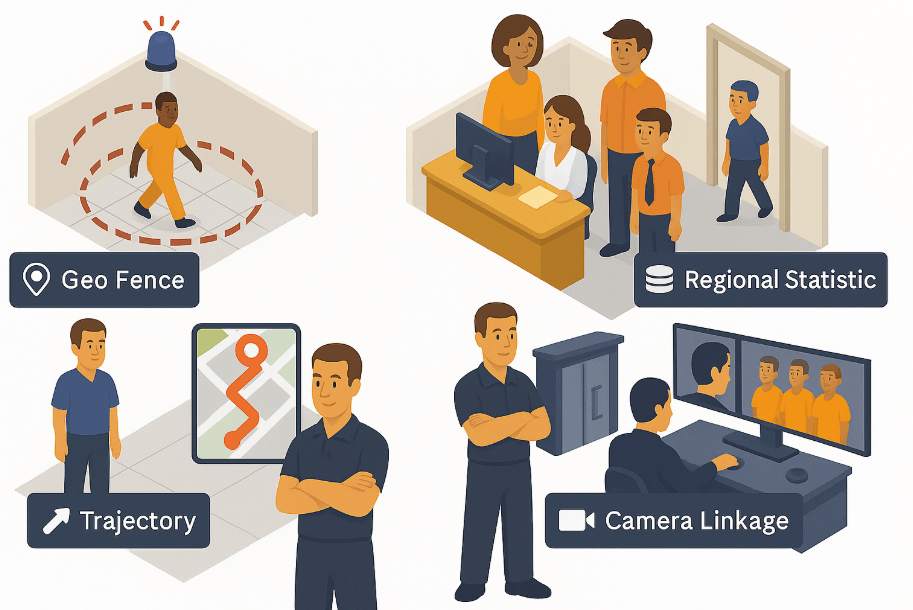

รั้วเสมือน (Geo Fence)

วาดเขตบนแผนที่ แจ้งเตือนทันทีเมื่อ Tag เข้าหรือออกนอกเขต ทั้งบนซอฟต์แวร์และที่ตัว Tag

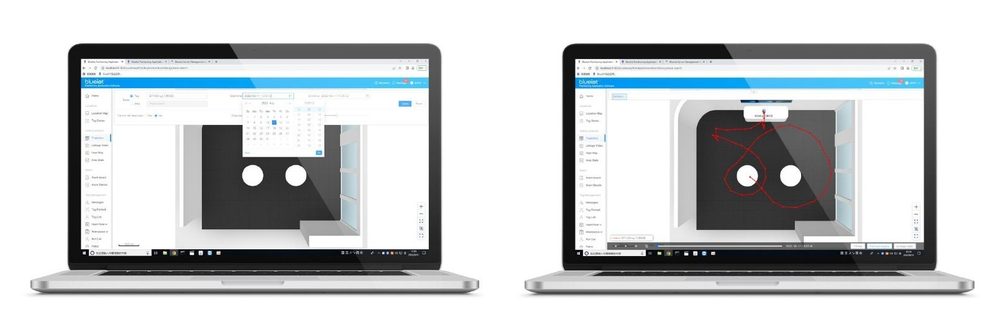

หน้าจอเล่นเส้นทางย้อนหลัง

เส้นทางย้อนหลัง

ค้นหาและเล่นซ้ำเส้นทางตามช่วงเวลา ใช้ประกอบการตรวจสอบเหตุการณ์

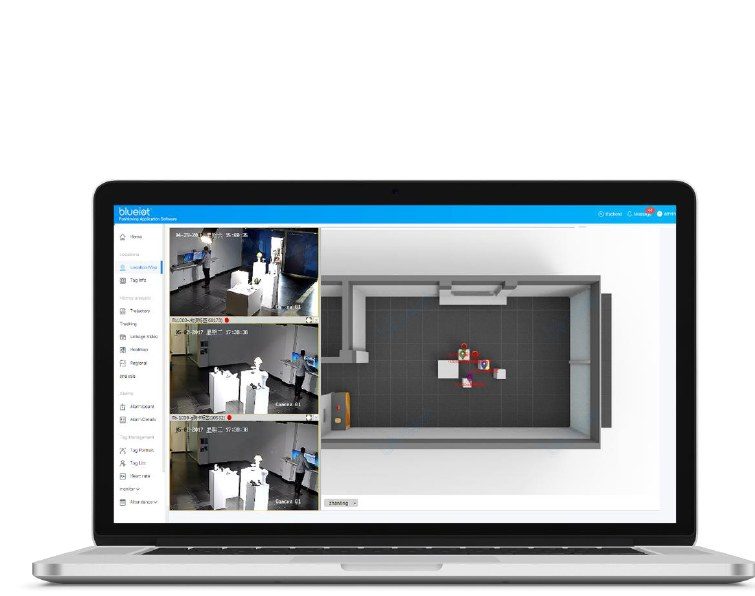

หน้าจอเชื่อมกล้อง CCTV ตามตำแหน่ง Tag

เชื่อมกล้อง CCTV

เปิดภาพจากกล้องที่อยู่ใกล้ Tag อัตโนมัติ

  • แผนที่เรียลไทม์ — ตำแหน่งคน ทรัพย์สิน และยานพาหนะบนแปลนอาคาร
  • สถิติรายโซน — เวลาเข้า-ออก ระยะเวลาที่อยู่ในแต่ละพื้นที่ · Heat Map
  • นำทางในอาคาร — (1) หาเส้นทางที่สั้นที่สุด (2) นำทางผู้ใช้บริการผ่านมือถือ เช่น พาไปห้องเจาะเลือด (3) ส่งพิกัดให้หุ่นยนต์ส่งของ
ฟังก์ชันเสริม (กดเพื่อเปิด)

ลงเวลาเข้า-ออกอัตโนมัติ · เช็กชื่อตามพื้นที่ (Roll Call) · ตรวจการณ์ตามจุดและเส้นทาง (Patrol) · สถิติชั่วโมงทำงาน · แจ้งเตือนอยู่ลำพัง / รวมกลุ่ม · บันทึกวิดีโอ

ภาพหน้าจอจากซอฟต์แวร์ หน้าตาจริงอาจต่างตามเวอร์ชัน · ขอบเขตฟังก์ชันที่ใช้จริงยืนยันในใบเสนอราคา

วิดีโอระบบติดตามพิกัด RTLSดูวิดีโอ: ระบบติดตามและระบุตำแหน่งแบบเรียลไทม์ (กดเพื่อเล่น)

เริ่มโครงการ RTLS อย่างไร

สิ่งที่ต้องเตรียม

  1. เครือข่าย LAN + PoE — Anchor ต่อพ่วงแบบ Daisy-chain ลดจำนวนพอร์ตสวิตช์
  2. แปลนอาคาร — ใช้วางจุด Anchor และสร้างแผนที่ในซอฟต์แวร์
  3. ความสูงติดตั้ง — กำหนดระยะห่างระหว่าง Anchor
  4. เซิร์ฟเวอร์ / VM หรือคลาวด์ — ขนาดตามจำนวน Tag (ตารางสเปกในแค็ตตาล็อกหน้า 8)

ราคาขึ้นกับอะไร

  • ขนาดพื้นที่ จำนวนชั้น และความสูงติดตั้ง (กำหนดจำนวน Anchor)
  • จำนวนและชนิดของ Tag
  • ความแม่นยำที่ต้องการ (ระดับโซน หรือต่ำกว่าเมตร)
  • ฟังก์ชันและการเชื่อมกับระบบเดิม (CCTV / API)
  • เครือข่ายเดิม และรูปแบบ License ซอฟต์แวร์ (ซื้อขาด หรือรายปี)

ขั้นตอนจากสำรวจหน้างานถึงส่งมอบ

  1. สำรวจแปลน ความสูง เครือข่าย
  2. ออกแบบจุด Anchor โซน อุปกรณ์
  3. ติดตั้งAnchor สาย LAN / PoE
  4. ตั้งค่าเซิร์ฟเวอร์ แผนที่ เงื่อนไข
  5. อบรมผู้ใช้งาน ผู้ดูแลระบบ
  6. ส่งมอบเอกสาร รับประกัน ดูแลต่อ

ขอใบเสนอราคาตามหน้างาน ไม่มีค่าใช้จ่ายในการประเมินเบื้องต้น

อุปกรณ์ในระบบ

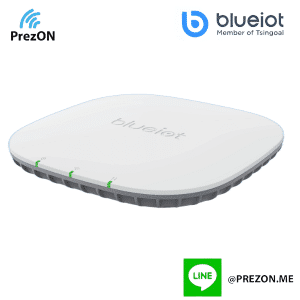

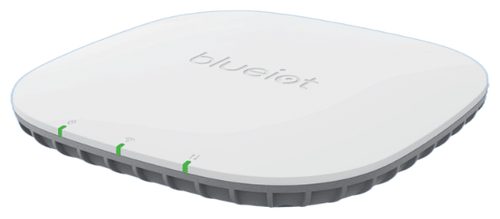

Anchor Bluetooth AoA BA3000-t สำหรับในอาคาร

Anchor · ตัวรับสัญญาณ

ในอาคาร · กลางแจ้ง · กันน้ำ IP68

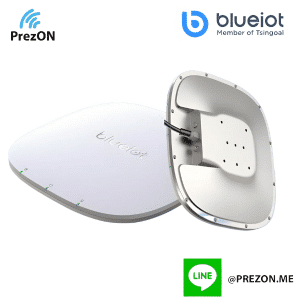

BA3000-t · ในอาคารBA3000-p · กลางแจ้งBA3000-w · กันน้ำ

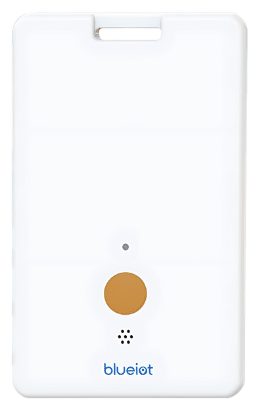

Tag Bluetooth AoA แบบบัตรพนักงาน BT1000-g

Tag · อุปกรณ์ติดตาม

บัตรพนักงานพร้อม SOS · สายรัดข้อมือกันถอด · Tag ทรัพย์สิน (สอบถามรุ่น)

BT1000-g · บัตรพนักงานBT4600-b · สายรัดข้อมือ

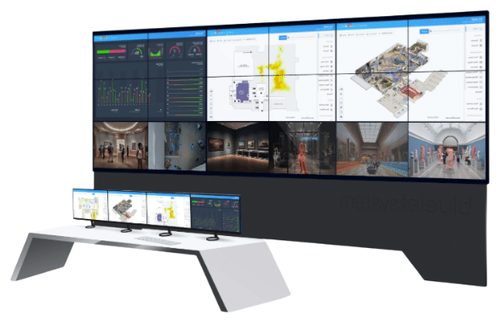

ซอฟต์แวร์ RTLS Application Platform

ซอฟต์แวร์

Positioning Engine + Application Platform · ติดตั้งบนเซิร์ฟเวอร์องค์กรหรือคลาวด์

Positioning EngineApplication Platform

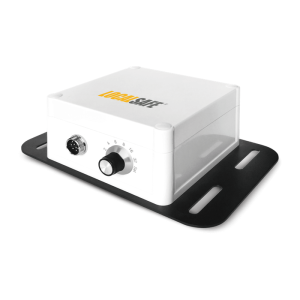

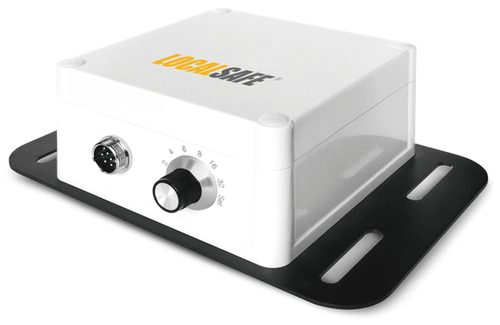

Anchor UWB MA2000 สำหรับติดรถโฟล์คลิฟท์

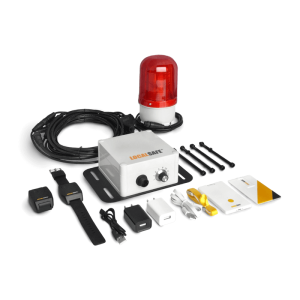

UWB LOCALSAFE · เตือนรถโฟล์คลิฟท์

ติดบนตัวรถ เตือนเสียง+ไฟ · รายละเอียดที่ หน้าระบบเตือนรถโฟล์คลิฟท์

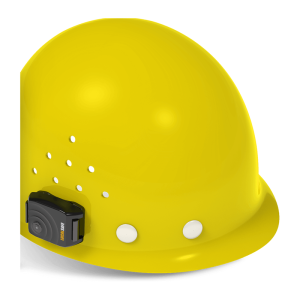

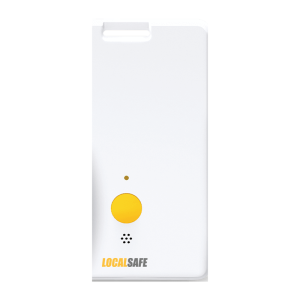

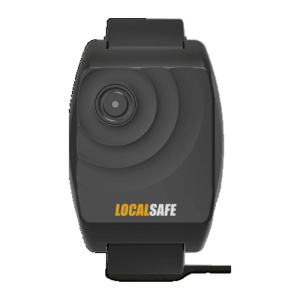

MA2000 · Anchor ติดรถTb1000-g · บัตรTb1000-h · หมวกTb1000-w · ข้อมือชุดเตือนรถ

ดาวน์โหลดเอกสาร

Catalog RTLS Blueiot 2569

PDF 16 หน้า · อุปกรณ์ 12 รายการ ซอฟต์แวร์ ตารางระยะ Anchor และระบบเตือนรถ UWB

ดาวน์โหลด PDF

RTLS Presentation

PDF สำหรับนำเสนอผู้บริหาร · ภาพรวมระบบในคลังสินค้า

ดาวน์โหลด PDF

คำถามที่พบบ่อย

RTLS ต่างจาก GPS อย่างไร
GPS ใช้ได้กลางแจ้งที่เห็นท้องฟ้า แม่นยำระดับหลายเมตร ส่วน RTLS ใช้ภายในอาคารหรือพื้นที่ที่กำหนด แสดงตำแหน่งบนแปลนอาคาร ห้อง ชั้น และโซน · อ่าน RTLS กับ GPS ต่างกันอย่างไร
แม่นยำแค่ไหน
Bluetooth AoA 0.1–1 ม. ตามเอกสารผู้ผลิต ค่าจริงขึ้นกับความสูงติดตั้ง ระยะห่าง Anchor และสภาพแวดล้อม สรุปได้หลังสำรวจหน้างาน · ระบบเตือนรถ UWB วัดระยะได้ระดับ 10 ซม. ในพื้นที่โล่ง
ต้องเดินสายไหม
Anchor ใช้สาย LAN และไฟ PoE ต่อพ่วงแบบ Daisy-chain จึงเดินสายน้อย ต้องมี PoE Switch และจุดเชื่อมเครือข่าย · ระบบเตือนรถ UWB ติดบนตัวรถ ใช้ไฟจากรถ ไม่ต้องวางโครงข่ายทั้งพื้นที่
แบตเตอรี่ Tag อยู่ได้นานเท่าไร
ขึ้นกับรุ่นและอัตราส่งตำแหน่ง เช่น บัตร BT1000-g ราว 4–6 เดือนต่อการชาร์จ (ตามเงื่อนไขทดสอบของผู้ผลิต) · Tag ของระบบเตือนรถ UWB ดูได้ที่ หน้าระบบเตือนรถโฟล์คลิฟท์
ราคาเท่าไร มีค่าใช้จ่ายรายปีไหม
ราคาขึ้นกับขนาดพื้นที่ จำนวน Tag ความแม่นยำ และฟังก์ชันที่ต้องการ จึงเสนอราคาหลังสำรวจหน้างาน · License ซอฟต์แวร์มีทั้งแบบซื้อขาดและแบบรายปี เลือกได้ตามความต้องการ · ขอประเมินระบบ
เรื่องข้อมูลส่วนบุคคลเมื่อติดตามพนักงาน
ระบบบันทึกเฉพาะตำแหน่งของ Tag ที่องค์กรกำหนด ตั้งสิทธิ์ผู้เข้าดูข้อมูลแยกตามหน่วยงานได้ ควรแจ้งผู้ถูกติดตามตามนโยบายขององค์กร (ข้อมูลนี้ไม่ใช่คำแนะนำทางกฎหมาย)
