เครื่องแม่ที่เคาน์เตอร์พยาบาลเชื่อมทุกห้องด้วยสาย 4 แกน ผู้ป่วยพูดคุยกับพยาบาลจากหัวเตียงได้ 2 ทาง พร้อมจอแสดงเลขห้องและไฟหน้าห้อง เหมาะกับงานระบบถาวรที่ต้องการความเสถียร

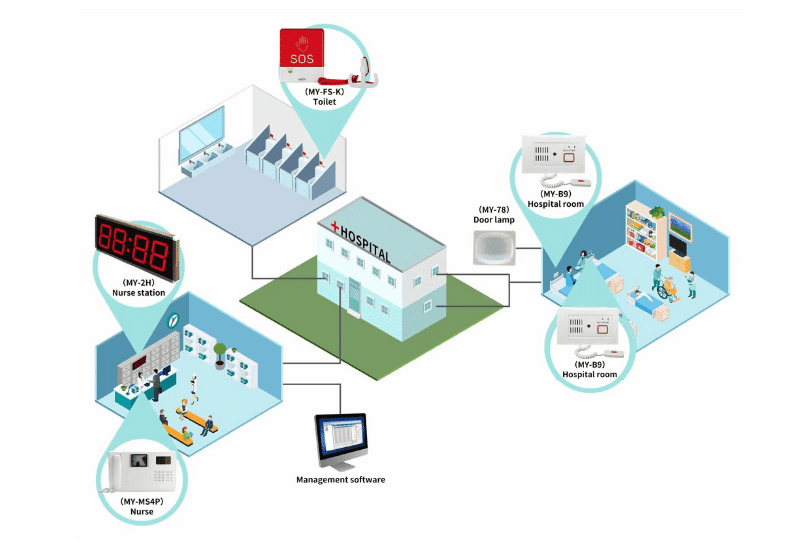

ระบบเรียกพยาบาลมีสาย (4-Wired) คือระบบที่เครื่องแม่ MY-MS4P เชื่อมกับเครื่องลูกทุกจุด ทั้งหัวเตียง ห้องน้ำ และไฟหน้าห้อง ด้วยสาย 4 แกนแบบ bus จุดเด่นคือสนทนา 2 ทางระหว่างหัวเตียงกับเคาน์เตอร์พยาบาล แต่ต้องเดินสายทุกจุด จึงใช้เวลาติดตั้งมากกว่าแบบไร้สาย
แบบมีสาย 4 แกนเป็น 1 ใน 3 แบบของระบบเรียกพยาบาล (Nurse Call) ที่ PrezON ติดตั้ง อุปกรณ์รับประกัน 1 ปี ใช้ได้ทั้งโรงพยาบาล คลินิก บ้านพักผู้สูงอายุ และเนอร์สซิ่งโฮม — ดูแนวทางระบบเรียกพยาบาลสำหรับคลินิกและเนอร์สซิ่งโฮม
แนะนำและรีวิว ระบบเรียกพยาบาลมีสาย (Wired Nurse Call)
| กลุ่ม | รุ่น | หน้าที่ (ตามแค็ตตาล็อก) |
|---|---|---|
| เครื่องแม่ | MY-MS4P | ศูนย์กลางที่เคาน์เตอร์พยาบาล สนทนา 2 ทาง ประกาศกลุ่ม Caller ID / Call Log |
| จอแสดงผล | MY-2H | LED แสดงเลข 4 หลักเมื่อมีการเรียก แสดงเวลาเมื่อไม่มีการเรียก มีรุ่น 1 ด้านและ 2 ด้าน (DC18V) |
| หัวเตียง | MY-B9 | พร้อมสายยืด ขนาดพอดีบล็อกไฟ สนทนากับพยาบาลได้โดยไม่ต้องจับ (ไฟเลี้ยงและการควบคุมมาจากเครื่องแม่) |
| ห้องน้ำ | MY-FS2-K | สายดึงติดผนัง กันน้ำ กดเรียก/ยกเลิกได้ ไม่รองรับการสนทนา (DC18V) |
| ไฟหน้าห้อง | MY-78 | กะพริบแดงเมื่อมีการเรียก หยุดเมื่อยกเลิก (DC18V) |
| Code Blue | MY-78-B | ไฟสีฟ้า + เสียง สำหรับเหตุฉุกเฉิน จำได้ 90 ปุ่ม |
| Code Blue | MY-FS2-B | ปุ่ม Code Blue ติดผนัง |
| แหล่งจ่ายไฟ | MY-PS-135-18 | 18V 7.5A (135W) ใช้คู่ MY-MS4P · 1 ตัวรองรับเครื่องลูก 20–35 เครื่อง |
ตัวเลข 20–35 เครื่องเป็นความสามารถต่อแหล่งจ่ายไฟ 1 ตัว ไม่ใช่ขีดจำกัดของทั้งระบบ ความจุรวมของทั้งระบบวิศวกรออกแบบตามจำนวนจุดเรียกและเส้นทางสายของอาคาร
กดที่ตัวเครื่องหรือที่สายยืด แล้วพูดคุยกับพยาบาลได้
สายดึงกันน้ำ กดเรียก/ยกเลิก ไม่มีการสนทนา
ติดที่เคาน์เตอร์พยาบาล รับสายและสนทนากับผู้ที่กดเรียก
| เลือกแบบมีสาย 4 แกนเมื่อ | พิจารณาแบบอื่นเมื่อ |
|---|---|
| เป็นงานระบบถาวร เช่น อาคารใหม่หรือปรับปรุงใหญ่ที่วางงานสายได้ | อาคารเปิดใช้งานแล้ว ไม่ต้องการกรีดผนังหรือรื้อฝ้า หรือต้องการทยอยทำเป็นเฟส → ระบบเรียกพยาบาลไร้สาย |
| ต้องการให้ผู้ป่วยพูดคุยกับพยาบาลจากหัวเตียง | ต้องดูแลหลายวอร์ดหรือหลายอาคารในระบบเดียว และต้องการประวัติการเรียกทั้งระบบ → ระบบเรียกพยาบาลไอพี |
| ต้องการไฟหน้าห้องชัดเจน ประกาศกลุ่ม หรือบันทึกเสียงสนทนา | ต้องการแจ้งเตือนถึงตัวพยาบาลด้วยนาฬิกาข้อมือ → แบบไร้สาย |
ควรวางแผน: ต้องเดินสาย 4 แกนทุกจุด ใช้เวลาติดตั้งและวางระบบมากกว่า การย้ายหรือเพิ่มจุดภายหลังมีค่างานสายและงานหน้างานเพิ่ม จึงควรกำหนดจำนวนจุดให้ครบตั้งแต่ขั้นออกแบบ — ดูขั้นตอนติดตั้งระบบเรียกพยาบาล และตารางเปรียบเทียบมีสาย ไร้สาย IP
เลือกแบบได้แล้ว หรือยังไม่แน่ใจ ส่งจำนวนห้องให้วิศวกรช่วยดู
ดูอุปกรณ์ทั้งหมดที่ อุปกรณ์ระบบเรียกพยาบาล · ดาวน์โหลดแค็ตตาล็อกระบบมีสาย 4 แกน 2026 (PDF)
4-Wired
เครื่องแม่หลัก และเครื่องเรียกพยาบาลพร้อมสายยืดติดตั้งบริเวณหัวเตียง
4-Wired
เครื่องแม่หลัก เครื่องเรียกพยาบาลพร้อมสายยืด และไฟสถานะ ติดตั้งบริเวณหน้าห้องและห้องน้ำ
ดูผลงานทุกแบบได้ที่ ผลงานติดตั้งระบบเรียกพยาบาล
ใบรับรองผู้จัดจำหน่าย · MEEYI
PrezON ได้รับแต่งตั้งจาก Fujian Huanyutong Technology (ผู้ผลิตแบรนด์ MEEYI) ให้จำหน่ายและติดตั้งระบบเรียกพยาบาล MEEYI แบบไร้สายและมีสาย 4 แกน (ใบรับรองมีผล ม.ค. 2568 – ม.ค. 2570)
ดูใบรับรอง (PDF)ราคาระบบมีสายคิดตามจำนวนเครื่องลูกและเส้นทางสายของแต่ละอาคาร ทีมวิศวกรสำรวจแล้วเสนอราคาเป็นรายโครงการ หลัก ๆ ขึ้นกับ 3 เรื่อง:
ดูปัจจัยราคาและวิธีตั้งงบระบบเรียกพยาบาล หรือส่งจำนวนห้องและจำนวนเตียงมาเพื่อรับใบเสนอราคา
แค็ตตาล็อกรวมรุ่นอุปกรณ์ สเปก และผังการเชื่อมต่อของแต่ละแบบ ใช้ประกอบการเลือกระบบ เขียนสเปก หรือส่งต่อให้ทีมจัดซื้อและผู้ออกแบบได้ทันที
อยากให้ทีมงานส่งแค็ตตาล็อกพร้อมใบเสนอราคาให้?
ขอแค็ตตาล็อก + ใบเสนอราคา ขอทาง LINE @prezon.me
PDF ภาษาไทย · 4 หน้า · 1.4 MB · สเปกและรุ่นอุปกรณ์ทั้งระบบ
ดาวน์โหลด PDF
PDF ภาษาไทย · 12 หน้า · 2.8 MB · สเปกและรุ่นอุปกรณ์ทั้งระบบ
ดาวน์โหลด PDF
PDF ภาษาไทย · 5 หน้า · 2.1 MB · สเปกและรุ่นอุปกรณ์ทั้งระบบ
ดาวน์โหลด PDFได้ แต่ต้องเดินสาย 4 แกนไปทุกจุด ทั้งหัวเตียง ห้องน้ำ และไฟหน้าห้อง จึงใช้เวลาติดตั้งและวางระบบมากกว่า และอาจต้องเปิดฝ้าหรือเดินรางสายในพื้นที่ที่ใช้งานอยู่ ถ้าไม่ต้องการงานสายในห้อง ให้พิจารณาระบบเรียกพยาบาลไร้สายซึ่งตัวกดไม่ต้องเดินสายสัญญาณ
เครื่องแม่ MY-MS4P ใช้ไฟ AC220V และแหล่งจ่ายไฟ MY-PS-135-18 เป็นแหล่งจ่ายไฟของระบบ ไม่ใช่ไฟสำรอง หากต้องการให้ระบบรับการเรียกได้ระหว่างไฟดับ ควรวางแผนไฟสำรองร่วมกับวิศวกรตอนออกแบบ
แค็ตตาล็อกระบุว่าเครื่องแม่เชื่อมเครื่องลูกด้วยสาย 4 แกนแบบ bus (4 core bus-wired) ส่วนชนิดสาย ขนาด ระยะเดินสาย และเส้นทางท่อร้อยสาย ทีมวิศวกรกำหนดในแบบติดตั้งตามหน้างาน — ดูขั้นตอนติดตั้งระบบเรียกพยาบาล
พูดคุยได้จากตัวกดหัวเตียง MY-B9 กับเครื่องแม่ MY-MS4P โดยผู้ป่วยไม่ต้องจับเครื่อง ส่วนสายดึงในห้องน้ำ MY-FS2-K เป็นแบบกดเรียก/ยกเลิกเท่านั้น เครื่องแม่ยังประกาศเป็นกลุ่ม และต่อเครื่องบันทึกเสียงสนทนาได้
แหล่งจ่ายไฟ MY-PS-135-18 1 ตัวรองรับเครื่องลูก 20–35 เครื่อง งานที่มีจุดมากกว่านี้ต้องออกแบบจำนวนแหล่งจ่ายไฟและการแบ่งสายตามหน้างาน ส่วนความจุรวมของทั้งระบบวิศวกรออกแบบตามหน้างาน หากโครงการมีหลายวอร์ด ดูแบบ IP Nurse Call ซึ่งรองรับสูงสุด 400 เตียงต่อเครื่องแม่
