ติดตั้งจุดเรียกแบบสายดึง (Pull Cord Call Station) ข้างเตียงและในห้องน้ำ ในอาคารผู้ป่วยใน 6 ชั้นที่กำลังเตรียมเปิดวอร์ดใหม่ โดยทำงานร่วมกับช่างเทคนิคของโรงพยาบาลและผู้รับเหมาปรับปรุงอาคาร
สรุป: ทีมวิศวกรและช่างเทคนิค PrezON ติดตั้งระบบ Nurse Call (NC) แบบ Patient Pull Cord Call Station ในอาคารผู้ป่วยในของโรงพยาบาลบางใหญ่ จังหวัดนนทบุรี ครอบคลุมการเดินสายบนฝ้าโถงทางเดินหอผู้ป่วย การติดตั้งจุดดึงข้างเตียงและในห้องน้ำเหนือสุขภัณฑ์ และการทดสอบการเชื่อมต่อกับ NC Controller เพื่อให้ระบบพร้อมก่อนเปิดวอร์ดใหม่
ข้อมูลโครงการ
| สถานที่ | โรงพยาบาลบางใหญ่ อำเภอบางใหญ่ จังหวัดนนทบุรี |
|---|---|
| ประเภทระบบ | ระบบ Nurse Call (NC) — Patient Pull Cord Call Station |
| พื้นที่ | อาคารผู้ป่วยใน 6 ชั้น: หอผู้ป่วยชาย หอผู้ป่วยหญิง หอผู้ป่วยในชั้น 3 กลุ่มงานการแพทย์แผนไทย และหอผู้ป่วยในพิเศษ |
| ขอบเขตงาน | เดินสายระบบบนฝ้าโถงทางเดินหอผู้ป่วยใน · ติดตั้ง Pull Cord Call Station ข้างเตียงในห้องผู้ป่วยและในห้องน้ำเหนือสุขภัณฑ์ · เชื่อมต่อเข้า NC Controller และทดสอบ |
| ผู้รับผิดชอบ | ทีมวิศวกรและช่างเทคนิค PrezON ร่วมกับช่างเทคนิคของโรงพยาบาลและผู้รับเหมาปรับปรุงอาคาร |
โจทย์ของโครงการ
โรงพยาบาลเตรียมเปิดวอร์ดใหม่ในอาคารผู้ป่วยใน 6 ชั้น ทุกหอผู้ป่วยต้องมีระบบแจ้งเตือนจากผู้ป่วยพร้อมก่อนเปิดให้บริการ จุดเรียกต้องอยู่ทั้งข้างเตียงในห้องผู้ป่วยและในห้องน้ำ ซึ่งเป็นพื้นที่ที่ผู้ป่วยอยู่ตามลำพังและพยาบาลมองไม่เห็นจากทางเดิน
หน้างานและข้อจำกัด
- อาคารอยู่ระหว่างเตรียมเปิด: ทีมติดตั้งทำงานในพื้นที่ที่กำลังปรับปรุงก่อนเปิดวอร์ด จึงต้องประสานกับช่างเทคนิคของโรงพยาบาลและผู้รับเหมาปรับปรุงอาคาร
- แนวสายอยู่บนฝ้า: สายระบบเดินบนฝ้าเพดานบริเวณโถงทางเดินหอผู้ป่วยใน แล้วร้อยเข้าจุดติดตั้งแต่ละห้องตามแบบ Floor Plan
- ตำแหน่งต้องตรงแบบทุกห้อง: ก่อนเริ่มงาน ทีมวิศวกรเปิด Floor Plan ตรวจตำแหน่งติดตั้งของแต่ละห้องผู้ป่วยและห้องน้ำ
อุปกรณ์ที่ติดตั้ง
ระบบ Nurse Call (NC) แบบ Patient Pull Cord Call Station ประกอบด้วย
- Pull Cord Call Station ข้างเตียง ในห้องผู้ป่วย
- Pull Cord ในห้องน้ำ ติดเหนือสุขภัณฑ์ โดยทีมงานกำหนดระยะความสูงให้พอดีมือผู้ป่วยที่นั่งหรือนอนอยู่
- SOS Dome Light สีแดง ในห้องผู้ป่วย
- NC Controller ซึ่งจุดดึงทุกจุดเชื่อมสายเข้าวงจรหลัก
ขั้นตอนการทำงาน
| ขั้น | งาน | รายละเอียด |
|---|---|---|
| 01 | เข้าพื้นที่หอผู้ป่วยใน | ทีมวิศวกรเดินทางถึงโรงพยาบาลตามนัดหมาย เพื่อติดตั้งระบบในอาคารผู้ป่วยใน 6 ชั้น |
| 02 | ตั้งพื้นที่ทำงานและตรวจอุปกรณ์ | จัดพื้นที่ทำงานในห้องเล็กข้างวอร์ด เปิด Floor Plan บนแล็ปท็อปเพื่อตรวจตำแหน่งติดตั้งของแต่ละห้อง และแกะอุปกรณ์ Pull Cord Station ทั้งหมดเพื่อทดสอบความสมบูรณ์ก่อนนำเข้าตำแหน่งจริง |
| 03 | เดินสายบนฝ้าโถงทางเดิน | เดินสายระบบ Nurse Call บนฝ้าเพดานโถงทางเดินหอผู้ป่วยใน ร้อยสายเข้าจุดติดตั้งแต่ละห้องตามแบบ โดยทีมร่วมงานช่วยตรวจระยะและจ่ายสายให้พอดี |
| 04 | ติดตั้งจุดดึงและทดสอบ | ติดตั้ง Pull Cord Call Station ข้างเตียงและในห้องน้ำเหนือสุขภัณฑ์ เชื่อมต่อสายเข้าวงจรหลักของ NC Controller และทดสอบการเชื่อมต่อสัญญาณ |
ภาพหน้างานจริง

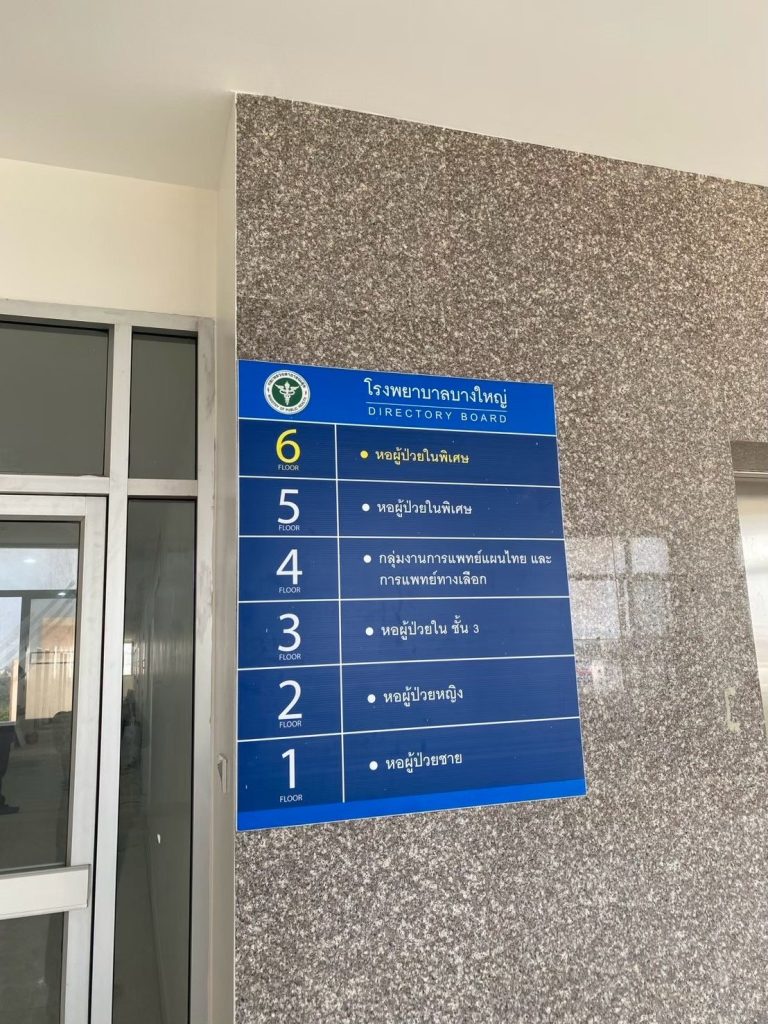

ป้ายอาคารผู้ป่วยใน 6 ชั้น พื้นที่ติดตั้งระบบ

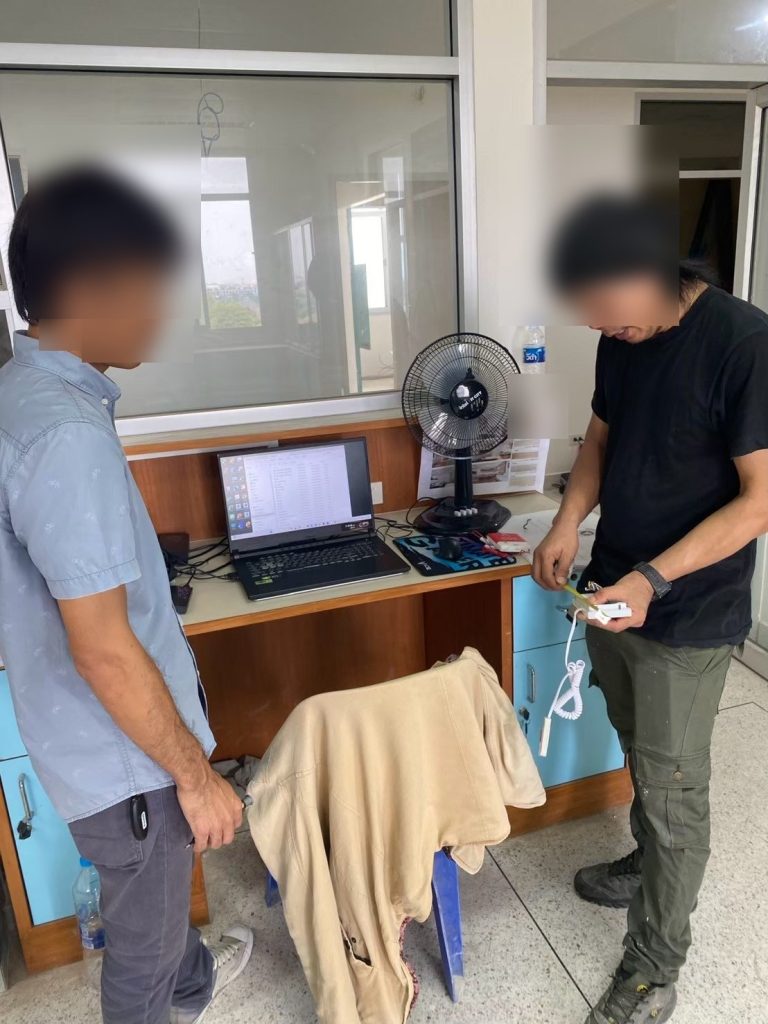

ตรวจอุปกรณ์กับ Floor Plan ก่อนติดตั้ง
เดินสายบนฝ้าโถงทางเดิน
ทีมร่วมงานตรวจระยะและจ่ายสาย
Pull Cord Station ในห้องผู้ป่วย
Pull Cord ในห้องน้ำผู้ป่วย
สิ่งที่ได้เรียนรู้จากงานนี้
งานนี้ติดตั้ง Pull Cord Call Station ข้างเตียงและในห้องน้ำ เดินสายเข้าวงจรหลักของ NC Controller และทดสอบการเชื่อมต่อสัญญาณ เพื่อให้ระบบพร้อมใช้งานเมื่ออาคารเปิดบริการ ข้อสังเกตสำหรับโครงการเปิดวอร์ดใหม่ลักษณะเดียวกัน
- ประสานแนวสายกับผู้รับเหมาอาคารก่อนปิดฝ้า เพราะสายระบบเดินบนฝ้าทางเดินแล้วร้อยเข้าทีละห้อง
- ตรวจตำแหน่งติดตั้งทุกห้องกับ Floor Plan และทดสอบอุปกรณ์ก่อนนำเข้าตำแหน่งจริง
- กำหนดความสูงของจุดดึงในห้องน้ำให้ผู้ป่วยที่นั่งหรือนอนอยู่เอื้อมถึง
- ทดสอบการเชื่อมต่อทุกจุดกับชุดควบคุมก่อนส่งมอบ ดูขั้นตอนเต็มและรายการทดสอบที่ ขั้นตอนติดตั้งระบบเรียกพยาบาล และหมวดวิธีทดสอบตรวจรับใน TOR ระบบเรียกพยาบาล
ดาวน์โหลดแค็ตตาล็อกระบบเรียกพยาบาล (PDF)
แค็ตตาล็อกระบบเรียกพยาบาล 3 แบบที่ PrezON จำหน่าย รวมรุ่นอุปกรณ์ สเปก และผังการเชื่อมต่อของแต่ละแบบ ใช้ประกอบการเลือกระบบ เขียนสเปก หรือส่งต่อให้ทีมจัดซื้อและผู้ออกแบบได้ทันที
ระบบเรียกพยาบาลไร้สาย Basic & Digital 2569
PDF ภาษาไทย · 12 หน้า · 2.8 MB · สเปกและรุ่นอุปกรณ์ทั้งระบบ
ดาวน์โหลด PDF
ระบบเรียกพยาบาลมีสาย 4 แกน (4-Wired) 2026
PDF ภาษาไทย · 4 หน้า · 1.4 MB · สเปกและรุ่นอุปกรณ์ทั้งระบบ
ดาวน์โหลด PDF
ระบบเรียกพยาบาลไอพี (IP Nurse Call) 2025
PDF ภาษาไทย · 5 หน้า · 1.3 MB · สเปกและรุ่นอุปกรณ์ทั้งระบบ
ดาวน์โหลด PDFอยากให้ทีมงานส่งแค็ตตาล็อกพร้อมใบเสนอราคาให้?
ขอแค็ตตาล็อก + ใบเสนอราคา ขอทาง LINE @prezon.me
คำถามที่พบบ่อยจากโครงการนี้
ในงานนี้ติดตั้ง 2 ตำแหน่ง คือข้างเตียงในห้องผู้ป่วย และในห้องน้ำเหนือสุขภัณฑ์ โดยกำหนดความสูงให้ผู้ป่วยที่นั่งหรือนอนอยู่ดึงได้
งานนี้ทีม PrezON ทำงานร่วมกับช่างเทคนิคของโรงพยาบาลและผู้รับเหมาปรับปรุงอาคาร เพื่อให้แนวสายบนฝ้าและตำแหน่งอุปกรณ์ตรงกับแบบ และระบบพร้อมก่อนเปิดวอร์ด
ขึ้นกับว่าต้องการสนทนา 2 ทางที่หัวเตียงหรือไม่ และอาคารเปิดให้เดินสายได้มากแค่ไหน ดูเกณฑ์เลือกที่ เปรียบเทียบระบบเรียกพยาบาล หรือให้ทีมวิศวกรสำรวจหน้างาน
